XFP EDFA模塊
Description
1 產品簡介
XFP_EDFA為成都北億纖通科技有限公司開發的一款外觀尺寸符合XFP標準的EDFA模塊產品，外觀尺寸兼容XFP MSA協議。

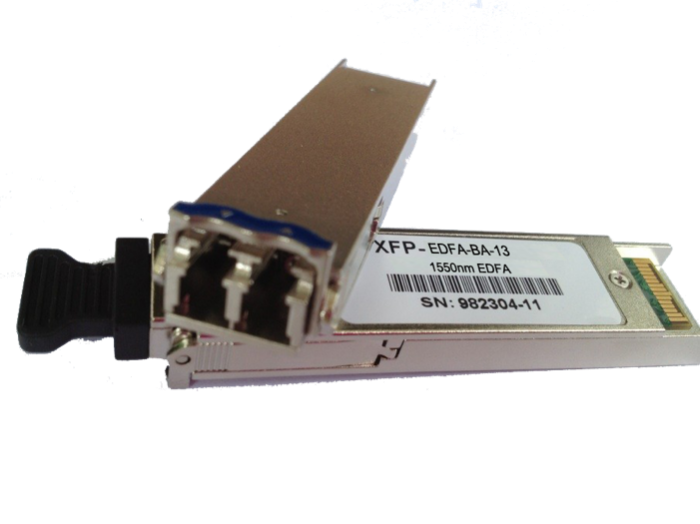

Figure 1-1 產品圖示
Figure 1-2 XFP_EDFA產品功能圖示
該XFP放大器模塊支持以下功能:
? 泵浦電流設置（ACC工作模式）
? 輸出功率設置（APC工作模式
? 開關泵操作
? 讀取輸入輸出功率，模塊溫度，泵浦功率
? 輸入輸出功率、模塊溫度、泵浦電流、泵浦功率實時告警
? 相關告警參數門限以及使能設置
? 無光關泵保護功能設置
? 固件支持在線升級
2.技術指標
2.2環境性能指標
Table 2-1環境性能指標
|
參數 |
最小值 |
最大值 |
單位 |
|
工作溫度 |
-5 |
+60 |
℃ |
|
存儲溫度 |
-40 |
+80 |
℃ |
|
存儲濕度 |
10 |
85 |
% |
|
工作電壓 |
3.0/4.5 |
3.5/5.5 |
V |
|
功耗 |
|
2.5 |
W |
Table 2-2 光性能指標
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
備注 |
|
|
波長范圍 |
1529 |
1550 |
1561 |
nm |
|
|
|
飽和輸出功率 |
------ |
13 |
17 |
dBm |
|
|
|
輸入功率 |
-3 |
|
+9 |
dBm |
|
|
|
噪聲系數 |
------ |
5 |
6 |
dB |
|
|
|
輸出功率穩定性 |
------ |
±0.05 |
±0.1 |
dB |
|
|
|
回波損耗 (RL) |
50 |
------ |
------ |
dB |
|
|
|
偏振模色散（PMD） |
------ |
------ |
0.5 |
ps |
|
|
|
偏振相關增益（PDG） |
------ |
------ |
0.5 |
dB |
|
|
|
接口 |
LC/APC |
可選擇 |
||||
3 電氣接口定義
Table 3-1 管腳結構示意圖
Table3-1 接口定義
|
Pin |
Logic |
Symbol |
Name/Description |
Plug Sequnece |
Note |
|
1 |
|
GND |
Module Ground |
1 |
|
|
2 |
|
Reserved |
No Connect |
|
|
|
3 |
LVTTL-I |
Mod_DeSel |
Module Deselect; when held LOW allows module to respond to serial interface |
3 |
1 |
|
4 |
LVTTL-O |
Interrupt |
Indicates presence of an important condition which can be read over the I2C serial interface |
3 |
2 |
|
5 |
LVTTL-I |
FLS |
Forced Laser Shutdown. When pin is asserted to HIGH, the pump laser is shutdown to eliminate any gain. |
3 |
1 |
|
6 |
|
Reserved |
No connect |
2 |
|
|
7 |
|
GND |
Module Ground |
1 |
|
|
8 |
|
VCC3 |
+3.3V Power Supply |
2 |
|
|
9 |
|
VCC3 |
+3.3V Power Supply |
2 |
|
|
10 |
LVTTL-I/O |
SCL |
I2C Serial Interface Clock |
3 |
2 |
|
11 |
LVTTL-I/O |
SDA |
I2C Serial Interface Data Line |
3 |
2 |
|
12 |
LVTTL-O |
Mod_Abs |
Indicates module is not present，Grounded in the module |
3 |
2 |
|
13 |
LVTTL-O |
Mod_NR |
Module Not Ready。Indicates module operational fault when pin is HIGH。 |
3 |
2 |
|
14 |
LVTTL-O |
Reserved |
Not used。Grounded in module。 |
3 |
|
|
15 |
|
GND |
Module Ground |
1 |
|
|
16 |
|
GND |
Module Ground |
2 |
|
|
17 |
CML-O |
RD- |
This pin is connected in series with a capacitor（0.1uF） and resistor（51Ω）to GND. |
3 |
|
|
18 |
CML-O |
RD+ |
This pin is connected in series with a capacitor（0.1uF） and resistor（51Ω）to GND. |
2 |
|
|
19 |
|
GND |
Module Ground |
1 |
|
|
20 |
|
Reserved |
|
3 |
|
|
21 |
LVTTL-I |
NC |
No Connect |
3 |
1 |
|
22 |
|
Reserved |
|
1 |
|
|
23 |
|
GND |
Module Ground |
1 |
|
|
24 |
PECL-I |
Reserved |
Two pins are connected to each other with resistor(100Ω) |
3 |
|
|
25 |
PECL-I |
Reserved |
3 |
|
|
|
26 |
|
GND |
Module Ground |
1 |
|
|
27 |
|
GND |
Module Ground |
1 |
|
|
28 |
CML-I |
Reserved |
This pin is connected in series with a capacitor(0.1uF) and resistor(51Ω) to GND. |
3 |
|
|
29 |
CML-I |
Reserved |
This pin is connected in series with a capacitor(0.1uF) and resistor(51Ω) to GND. |
3 |
|
|
30 |
|
GND |
Module Ground |
1 |
|

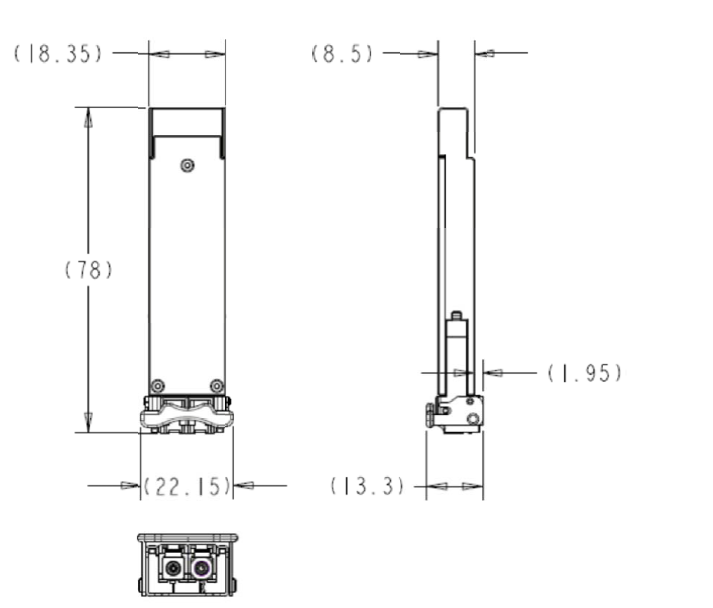

4 機械尺寸
尺寸: 78*22.15*13.3 mm
模塊的外觀尺寸與XFP Multi-Sourcing Agreement（MSA）兼容。
5 訂購信息
|
結構 |
輸出功率 |
接口類型 |
|
XFP |
13：13dBm … 17：17dBm |
5: LC/UPC 6: LC/APC |
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
