CATV 大功率光纖放大器
Description
1 產品簡介
該產品為高功率輸出C-Band Er-Yb 共摻雙包層光纖放大器。核心器件采用高可靠性的多模Pump激光器和雙包層光纖，采用獨特的APC(自動功率控制)和ATC(自動溫度控制)電路,使得輸出功率穩定度高、可靠性好；獨特的光路設計保證優秀的光路指標；采用高穩定和高精度的MPU（微處理器）系統使用調節、顯示方便、可靠、智能。
該產品采用與常規EDFA不同的雙包層鉺鐿共摻放大技術，具有比普通技術高10倍的電光轉換效率，所以具有更低的相對成本和更緊湊的體積與更低的功耗，特別適用于光纖到戶FTTH，光纖到樓等大分配比系統中應用。

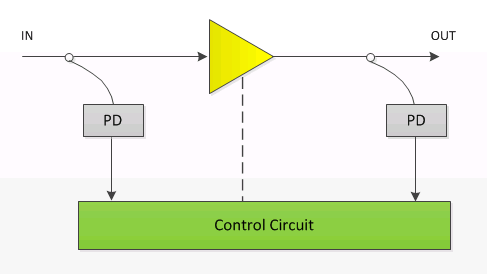

Figure 1-1 功能圖示
該CATV大功率放大器模塊支持以下功能:
? 低噪聲系數
? 高穩定性和可靠性
? 高飽和輸出功率
? 高精度的AGC/APC 電路
? 高集成機械和電路結構
? 智能化溫控系統：采用專用控溫芯片，散熱和功耗比常規產品降低30％
? 提供OEM 服務
2 技術指標
2.1環境性能指標
Table 2-1環境性能指標
|
參數 |
最小值 |
最大值 |
單位 |
|
工作溫度 |
-5 |
+55 |
℃ |
|
工作濕度 |
10 |
85 |
% |
|
存儲溫度 |
-40 |
+85 |
℃ |
|
存儲濕度 |
5 |
95 |
% |
|
工作電壓 |
4.75 |
5.25 |
V |
|
功耗 |
|
30 |
W |
Table 2-2 光性能指標
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
備注 |
|
波長范圍 |
1540 |
1550 |
1565 |
nm |
|
|
飽和輸出功率 |
24 |
------ |
33 |
dBm |
|
|
輸入功率范圍 |
-3 |
------ |
+10 |
dBm |
|
|
噪聲系數 |
------ |
------ |
5.5 |
dB |
|
|
輸出功率穩定性 |
------ |
±0.05 |
±0.1 |
dB |
|
|
回波損耗 (RL) |
45 |
------ |
------ |
dB |
|
|
輸入隔離 |
30 |
------ |
------ |
dB |
|
|
輸出隔離 |
30 |
------ |
------ |
dB |
|
|
輸入PUMP 泄漏 |
------ |
------ |
-30 |
dBm |
|
|
輸出PUMP 泄漏 |
------ |
------ |
-30 |
dBm |
|
|
偏振消光比 |
15 |
------ |
----- |
dB |
|
|
光纖長度 |
0.5 |
m |
|
||
|
接口 |
LC/UPC |
可選擇 |
|||
|
模塊尺寸 |
(W*L*H)150*125*24 |
mm |
|
||
3 電氣接口定義
Table 3-1 PIN 定義
|
Pin |
描述 Description |
Pin |
描述 Description |
|
1 |
+5VDC電源（±10%） +5VDC power(±10%) |
14 |
地 Ground |
|
2 |
+5VDC電源（±10%） +5VDC power(±10%) |
15 |
地 Ground |
|
3 |
+5VDC電源（±10%） +5VDC power(±10%) |
16 |
地 Ground |
|
4 |
+5VDC電源（±10%） +5VDC power(±10%) |
17 |
地 Ground |
|
5 |
未定義 UNDEFINED |
18 |
RS-232輸出（TTL電平） RS-232 output (TTL) |
|
6 |
未定義 UNDEFINED |
19 |
輸入光功率告警（TTL電平） input optical power alarm(TTL) |
|
7 |
EDFA溫度告警（TTL電平） EDFA Temperature Alarm(TTL) |
20 |
輸入無光自動關斷使能 No-optical input auto-turnoff 1: Enable 0: Disable |
|
8 |
輸出光功率告警（TTL電平） Output optical power alarm(TTL) |
21 |
泵浦激光器開/關 pump laser module on/off 1: OFF 0: ON |
|
9 |
泵浦激光器1告警(TTL電平) Pump laser module 1 alarm (TTL) |
22 |
RS-232輸入（TTL電平） RS-232 input(TTL) |
|
10 |
泵浦激光器2告警（TTL電平） Pump laser module 2 alarm（TTL） |
23 |
不連接 NC |
|
11 |
未定義 UNDEFINED |
24 |
+5VDC電源（±10%） +5VDC power(±10%) |
|
12 |
+5VDC電源（±10%） +5VDC power(±10%) |
25 |
地 Ground |
|
13 |
地 Ground |
|
|

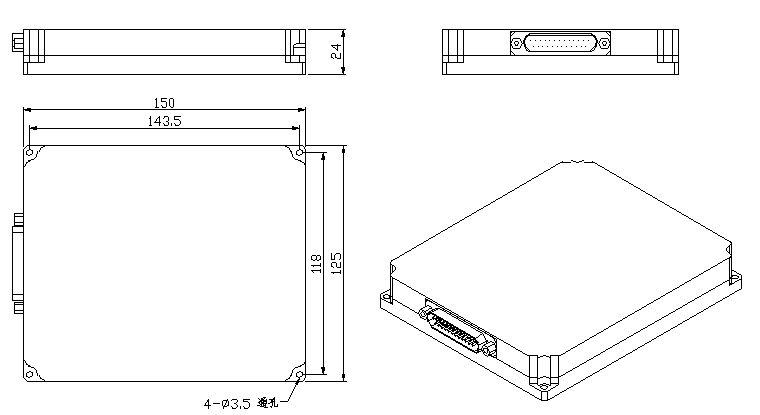

4 機械尺寸
尺寸:150*125*24mm
Figure 4-1結構圖
5 訂購信息
|
產品型號 |
應用場景 |
- |
輸出功率 |
- |
輸出端口 |
- |
電壓 |
輸入端口類型 |
輸出端口類型 |
|
FT-27-MP12: Module EYDFA
|
1: CATV大功率放大器 |
|
24:24dBm … 33:33dBm |
|
1:1個端口； 2:2個端口 |
|
7:5VDC |
1: SC/UPC 2: SC/APC 3: FC/UPC 4: FC/APC 5: LC/UPC 6: LC/APC |
1: SC/UPC 2: SC/APC 3: FC/UPC 4: FC/APC 5: LC/UPC 6: LC/APC |
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
