1 產品介紹

該產品為高功率輸出C-Band Er-Yb 共摻雙包層光纖放大器。核心器件采用高可靠性的多模Pump激光器和雙包層光纖，采用獨特的APC(自動功率控制)和ATC(自動溫度控制)電路,使得輸出功率穩定度高、可靠性好；獨特的光路設計保證優秀的光路指標；采用高穩定和高精度的MPU（微處理器）系統使用調節、顯示方便、可靠、智能。

該模塊采用本公司獨特的專利技術進行大功率Pump泄漏的處理，來獲得更優的指標和更穩定的性能。采用與常規光纖放大器不同的雙包層鉺鐿共摻放大技術，具有比普通技術高10倍的電光轉換效率，所以具有更低的相對成本和更緊湊的體積與更低的功耗，特別適用于光纖到戶FTTH，光纖到樓等大分配比系統中應用。與PON系統相匹配，構建三重網絡集成。(三波長波分復用可選)。

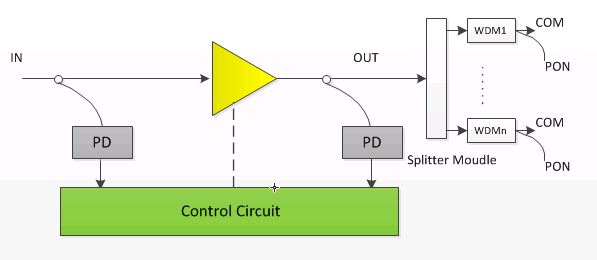

圖 1-1 系統功能圖

該高功率放大器模塊具有以下特點：
?低噪聲系數
?高穩定性和高可靠性
?高輸出功率，最大可達5W總輸出功率
?鉺鐿共摻雙包層放大技術：專利Pump泄漏處理技術
?能化溫控系統：采用專用控溫芯片，散熱和功耗比常規產品降低30％
?支持OEM
?所有性能符合Bellcore GR-1312-CORE 要求

2 技術規格
2.1環境要求

表 2-1環境參數

表 2-2 機械及接口規格

1. 實際功耗與輸出功率和環境溫度相關；
2. 5VDC和24VDC可選。
3. 光學指標

表 2-3 光學參數


3 電接口定義
表 3-1電接口定義

4 機械尺寸
尺寸:228x150x 45mm

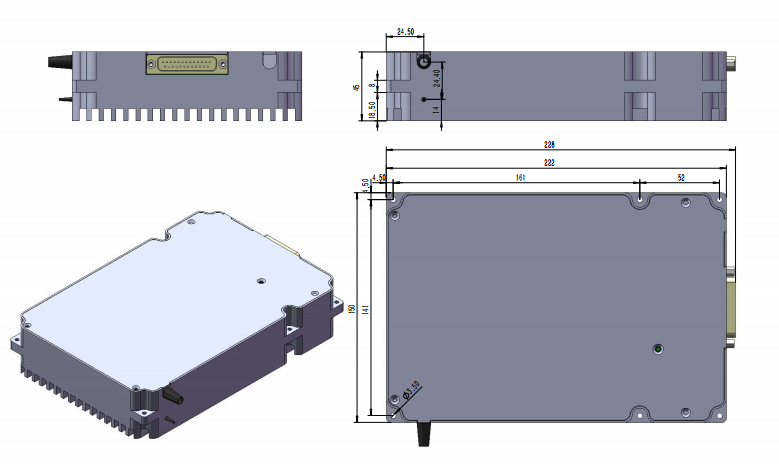

圖4-1結構尺寸圖

5 訂購信息
