1 產品簡介
該產品為高穩定度輸出摻鉺光纖放大器，核心器件采用高可靠性的PUMP激光器，采用獨特的APC (自動功率控制), AGC (自動增益控制) 和ATC(自動溫度控制)電路, 使得輸出功率穩定度高、可靠性好；獨特的光路設計保證優秀的光路指標；采用高穩定和高精度的MPU（微處理器）系統使用調節、顯示方便、可靠、智能。 專業的GFF設計和出色的光路設計保證了平坦度和噪聲系數

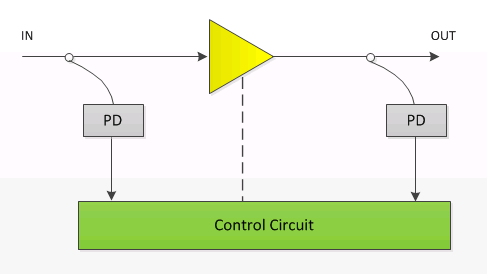

Figure 1-1 功能圖示

DWDM EDFA放大器模塊支持以下功能:

? 低噪聲系數

? 覆蓋整個C波段

? 抑制非線性效應

? 高飽和輸出功率

? 高集成機械和電路結構

? 高穩定性和可靠性y

? 兼容Bellcore GR-1312-CORE

? 提供OEM 服務

2 技術指標
2.1環境性能指標

Table 2-1環境性能指標

Table 2-2 光性能指標


3 電氣接口定義

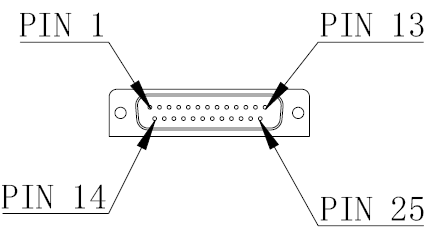

Table 3-1 PIN 定義

備注:

（1）串行輸入:LVTTL-RX，9600 band 輸入.

（2）串行輸出:LVTTL-RX，9600 band 輸出.

（3）保留PIN: NC

電氣接口: OUPIIN 7906-25MAA, 公頭

4 機械尺寸

尺寸: 150*125*19 mm

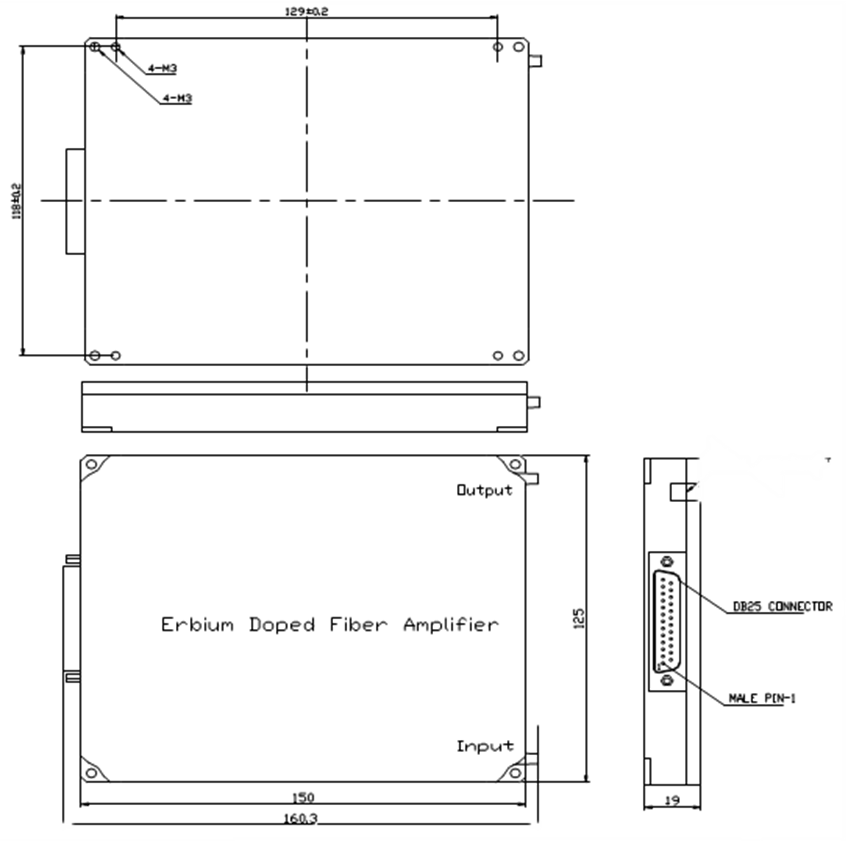

  Figure 4-1  結構圖

5 訂購信息

 FT-27-MP ----- 10 ----- Application ----- Gain ----- Output ----- Voltage

備注:

輸入=輸出-增益；

輸入范圍： 20dB.
