超小型化EDFA
Description
1 產品簡介
該超小型化EDFA是單一通道放大器，專應用在在電信，數據或有線電視等領域。這款超小型化EDFA支持APC/ACC的工作模式，可以實時監控和調整輸出光功率，還可以支持實時輸出LOS報警和泵浦保護。

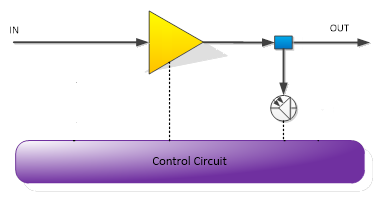

Figure 1-1 功能圖示
該超小型化EDFA通過UART界面支持模塊上的以下功能:
? 輸出功率設置（APC工作模式）
? 泵浦狀態設置（開/關）
? 可讀取輸出功率，模塊溫度，泵浦電流和功率
? 可讀取輸出功率，模塊溫度，泵浦電流和功率的實時告警
? 可讀取告警門限
2 技術指標
2.1環境性能指標
Table 2-1環境性能指標
|
參數 |
最小值 |
最大值 |
單位 |
|
工作溫度 |
-5 |
+65 |
℃ |
|
工作濕度 |
10 |
85 |
% |
|
存儲溫度 |
-40 |
+85 |
℃ |
|
存儲濕度 |
5 |
95 |
% |
|
功耗 |
|
1 |
W |
Table 2-2 光性能指標
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
備注 |
|
波長范圍 |
1528 |
1550 |
1568 |
nm |
|
|
輸出功率 |
0 |
------ |
5 |
dBm |
|
|
輸入功率 |
-19 |
|
-5 |
dBm |
|
|
輸出功率穩定性 |
------ |
±0.05 |
±0.1 |
dB |
|
|
噪聲系數(In=0 dBm, λ=1550 nm) |
------ |
5.5 |
6 |
dB |
@-10dBm |
|
偏振模色散（PMD） |
------ |
------ |
0.5 |
ps |
|
|
偏振相關增益（PDG） |
------ |
------ |
0.3 |
dB |
|
|
回波損耗 (RL) |
40 |
------ |
------ |
dB |
|
|
泵浦泄漏（輸入和輸出） |
|
|
-30 |
dBm |
|
|
跳線長度 |
30±5 |
mm |
|
||
|
模塊尺寸 |
(W*L*H)30*20*5.5 |
mm |
不帶散熱 |
||
|
Default Control Mode |
APC/ACC |
||||
3 電氣接口定義
Table 3-1 PIN 定義
|
Pin |
邏輯 |
符號 |
描述 |
|
1 |
Power |
VCC3 |
3.3V Power Supply |
|
2 |
LVTTL-I |
RX |
Serial Input |
|
3 |
Power |
VCC3 |
3.3V Power Supply |
|
4 |
LVTTL-O |
TX |
Serial Output |
|
5 |
Power |
GND |
Module Ground |
|
6 |
LVTTL-I |
AMP_DIS |
PUMP Disable; When High, Turns off PUMP |
|
7 |
Power |
GND |
Module Ground |
|
8 |
LVTTL-O |
COMM_ALARM |
Module Alarm Output, Active High |
接頭：M40-3200445R-Male （品牌：Harwin）
4 機械尺寸
尺寸: 35*20*5.5 mm

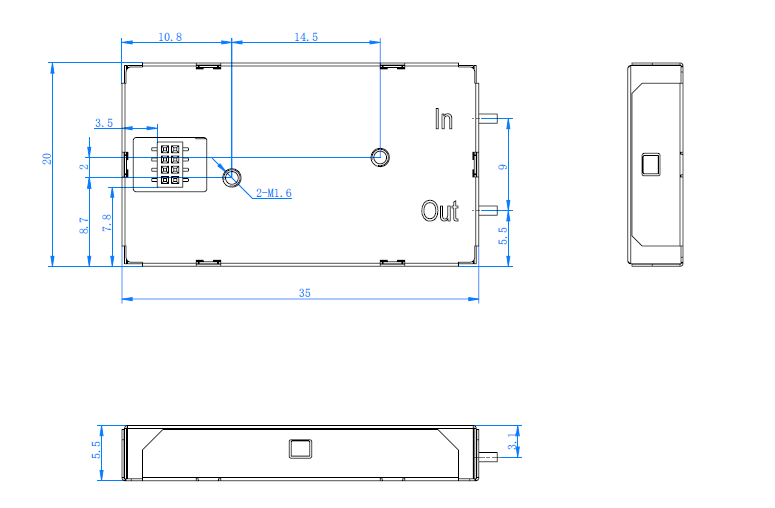

Figure 4-1 結構圖
5 訂購信息
|
|
Product |
Model |
|
1 |
Supermini EDFA |
FT-27-M-P37V10 |
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
