CFP EDFA模塊
Description
1 產品簡介
該產品為高穩定度輸出EDFA。核心器件采用高的Pump激光器，采用獨特的AGC(自動增益控制)和ATC(自動溫度控制)電路,使得輸出功率穩定度高、可靠性好；獨特的光路設計保證優秀的光路指標；采用高穩定和高精度的MPU（微處理器）系統使用調節、顯示方便、可靠、智能。專業設計的GFF（增益平坦濾波器），配合優秀的光路設計，使平坦度與噪聲都得到最佳的優化。產品專為數字光纖通信遠距離傳輸系統配合色散設備設計的光路具有：
（1）更低的噪聲指數；
（2）高輸出功率功放和低靈敏度的前置放大，使得色散和誤碼率均得到有效的控制；（3）寬輸入功率范圍和輸出功率可調，實際工程中兼容性更強。
Figure 1-1 產品圖示
2 技術指標
2.1環境性能指標
Table 2-1環境性能指標
|
參數 |
最小值 |
最大值 |
單位 |
|
工作溫度 |
-5 |
+60 |
℃ |
|
存儲溫度 |
-40 |
+80 |
℃ |
|
存儲濕度 |
10 |
85 |
% |
|
工作電壓 |
3.0/4.5 |
3.5/5.5 |
V |
|
功耗 |
|
15 |
W |
Table 2-2 光性能指標
|
|
條目 |
最小值 |
典型值 |
最大值 |
單位 |
Remark |
|
1 |
光性能參數-PA |
|
||||
|
1.1 |
光波長范圍 |
1529~1568 |
nm |
@96波/50GHz間隔 |
||
|
1529-1564 |
nm |
@80波/50GHz間隔 |
||||
|
1.2 |
輸入光功率 |
-25 |
|
-5 |
dBm |
|
|
1.3 |
輸出光功率 |
|
|
10 |
dBm |
|
|
1.4 |
增益 |
|
|
25 |
dB |
|
|
1.5 |
增益平坦度 |
|
1.0 |
1.5 |
dB |
|
|
1.6 |
輸出功率穩定度 |
± 0.5 |
dB |
|
||
|
1.7 |
噪聲NF@-20dBm |
|
4.5 |
5.5 |
dB |
|
|
1.8 |
泵浦泄漏 @輸入/輸出端口 |
|
|
-30 |
dBm |
|
|
1.9 |
隔離度 @輸入/輸出端口 |
30 |
|
|
dB |
|
|
1.10 |
偏振模式色散PMD |
|
|
0.5 |
ps |
|
|
1.11 |
偏振相關增益PDG |
|
|
0.4 |
dB |
|
|
1.12 |
回波損耗RL |
50 |
|
|
dB |
|
|
1.13 |
增益瞬態抑制過沖 |
-1 |
|
1 |
dB |
1ms內增益增加/下降16dB |
|
1.14 |
增益瞬態抑制時間 |
|
|
200 |
μsec |
|
|
2 |
光性能參數-BA |
|
||||
|
2.1 |
光波長范圍 |
1529- 1568 |
nm |
@96波/50GHz間隔 |
||
|
1529-1564 |
nm |
@80波/50GHz間隔 |
||||
|
2.2 |
輸入光功率 |
-6 |
|
+10 |
dBm |
|
|
2.3 |
輸出光功率 |
|
|
24 |
dBm |
|
|
2.4 |
增益 |
|
20 |
|
dB |
|
|
2.5 |
增益平坦度 |
|
1.0 |
1.5 |
dB |
|
|
2.6 |
輸出功率穩定度 |
± 0.5 |
dB |
|
||
|
2.7 |
噪聲NF@0dBm |
|
4.5 |
5.5 |
dB |
|
|
2.8 |
泵浦泄漏 @輸入/輸出端口 |
|
|
-30 |
dBm |
|
|
2.9 |
隔離度 @輸入/輸出端口 |
30 |
|
|
dB |
|
|
2.10 |
偏振模式色散PMD |
|
|
0.5 |
ps |
|
|
2.11 |
偏振相關增益PDG |
|
|
0.4 |
dB |
|
|
2.12 |
回波損耗RL |
50 |
|
|
dB |
|
|
2.13 |
增益瞬態抑制過沖 |
-1 |
|
1 |
dB |
1ms內增益增加/下降16dB |
|
2.14 |
增益瞬態抑制時間 |
|
|
200 |
μsec |
|
|
2.15 |
光接口 |
|
FC/APC |
|
|
|

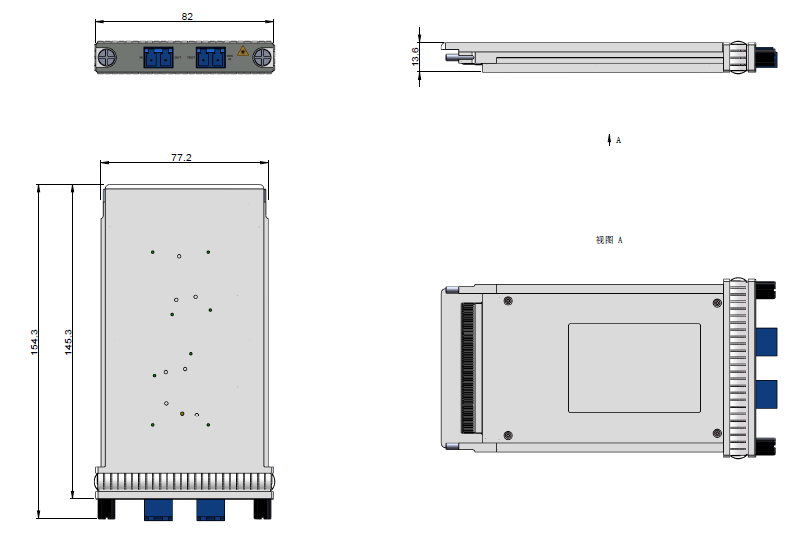

3 機械尺寸
尺寸: 154.3*82*13.6 mm
模塊的外觀尺寸與CFP Multi-Sourcing Agreement（MSA）兼容。
4 訂購信息
|
結構 |
應用類型 |
接口類型 |
|
CFP |
1:BA 2: PA |
5: LC/UPC 6: LC/APC |
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
