GYM15光纜組件

0.0/5 rating (0 votes)

Description

GYM15光纜組件

1、型號
① 插頭組件：GYM15KT1AN42-8LC-C5*8-2MIV5/1
型號說明：一端為GYM15KT1AN42插頭，另一端為8只LC插頭，使用φ5八芯OM3鎧甲光纜，光纜總為5米，分支長度1米。

2、產品功能
該組件用于傳輸8路850nm或1300nm波長光信號。

3、光纜組件外形及尺寸

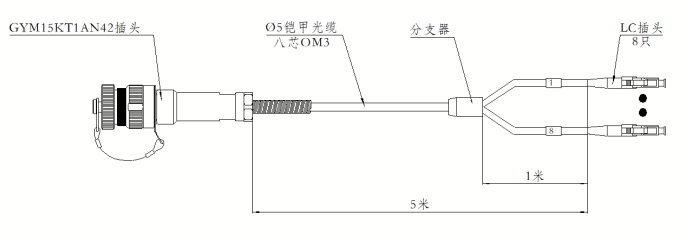

3.1 組件外形圖F3

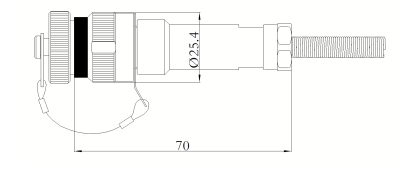

3.2插頭外形圖F3
3.3接點排列

F3
（4）光路對應關系

GYM15KT1AN

LC

1-4

1-4

5-8空置

5-8空置

9-12

9-12

4、 產品性能

項目

參數

傳輸模式

多模

工作波長

850nm、1300nm

插入損耗

≤0.75dB

振動

GYM連接器:頻率10～2000Hz，功率譜密度0.06g2/Hz

沖擊

GYM連接器:峰值加速度490m/s2

機械耐久性

≥500次

鹽霧

500h(不銹鋼)

工作溫度

-40℃～+80℃













注：本產品有全國產化型號可選
Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
