RP7F11T10光纜組件

5.0/5 rating 1 vote

Description

RP7F11T10光纜組件

一、型號
①RP7F11T10- RP7F11T10 –C3.5*8-MIV10
型號說明：兩端為RP7F11T10插頭，光纜為3.5mm八芯OM3鎧裝光纜，長度為10米。
②RP7F11T10-8LC –C3.5*8-2MIV15/1
型號說明：左端為RP7F11T10插頭，右端為8只LC插頭，光纜為3.5mm八芯OM3鎧裝光纜，長度為15米，分支長度1米。
二、產品外形及尺寸

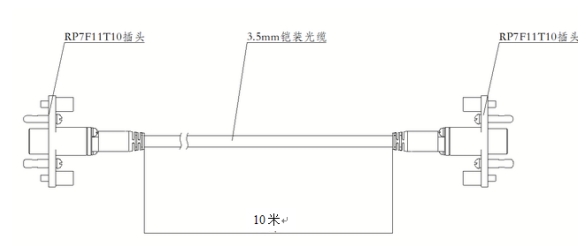

1、RP7F11T10- RP7F11T10 –C3.5*8-MIV10光纜組件外形圖E79

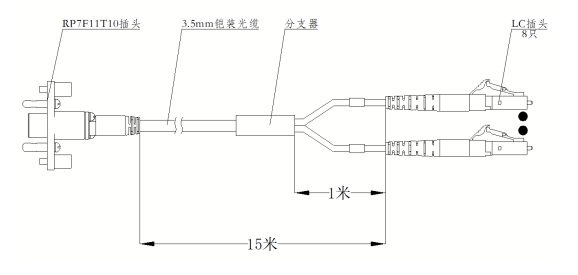

2、RP7F11T10-8LC –C3.5*8-2MIV15/1光纜組件外形圖E79

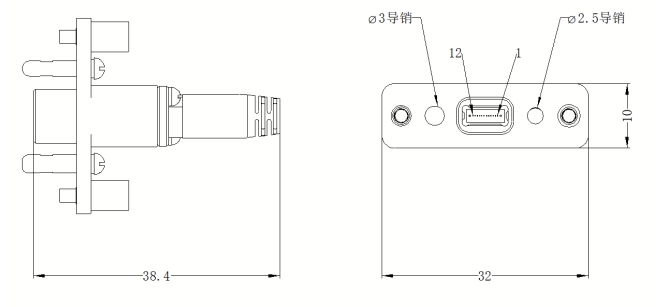

3、插頭外形尺寸及接點排列E79
4、光路對應關系
①RP7F11T10- RP7F11T10 –C3.5*8-MIV10

左端RP7插頭

1-4

9-12

右端RP7插頭

1-4

9-12


②RP7F11T10-8LC –C3.5*8-2MIV15/1

左端RP7插頭

1-4

9-12

右端LC插頭

1-4

9-12


三、產品性能

項目

參數

傳輸模式

多模OM3

工作波長

850nm&1300nm

光學性能

RP7≤0.8dB，LC≤0.2dB

振動

頻率10～2000Hz，功率譜密度0.06g2/Hz

沖擊

峰值加速度490m/s2

機械耐久性

≥500次

鹽霧

96h

工作溫度

-40℃～+85℃













注：本產品有全國產化型號可選
Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
