FTTH用高功率光纖放大器

0.0/5 rating (0 votes)

Description

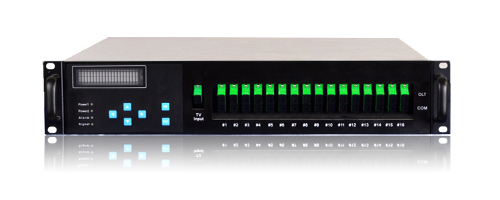

FTTH用高功率光纖放大器

FTTH-OFA

說明

該產品為高功率輸出C-Band Er-Yb 共摻雙包層光纖放大器。核心器件采用高可靠性的多模Pump激光器和雙包層光纖，采用獨特的APC(自動功率控制)和ATC(自動溫度控制)電路,使得輸 出功率穩定度高、可靠性好；獨特的光路設計保證優秀的光路指標；采用高穩定和高精度的MPU（微處理器）系統使調節、顯示方便、可靠、智能。
該產品采用與常規EDFA不同的雙包層鉺鐿共摻放大技術，具有比普通技術高10倍的電光轉換效率，所以具有更低的相對成本和更緊湊的體積與更低的功耗，特別適用于光纖到戶FTTH，光纖到樓等大分配比系統中應用。
該設備采用本公司獨特的相關技術進行大功率Pump泄漏的處理，以及相關技術的激光器驅動電路，來獲得更優的指標和更穩定的性能。
采用獨創的智能溫控系統，（1）采用專用溫控芯片，使設備發熱量比常規電路減小30％；（2）專業的散熱風道設計保證最優的溫度穩定性，同時，當整機溫度高于45℃時，強力風扇開始工作，溫度低于40℃時，風扇停止，保證系統的熱穩定性與風扇的長壽命。
智能化監控與管理系統。獨特的具有RS232，RS485和以太網三種網管接口，且開放的網管接口，保證與任何的網管系統的互聯性。
該產品可廣泛應用于CATV光傳輸系統，以及FTTH所需要的大功率分配系統?？梢詥为氝M行CATV模擬數字電視信號的分配傳播，也可以配合PON系統做到真正的三網融合（可選三波長WDM）。

應用
  • 模擬CATV傳輸系統
  • FTTH光接入系統
  • 光功率分配系統
  • 自由空間光通信
  • 教學科研領域
特點
  • 鉺鐿共摻雙包層放大技術：核心Pump泄漏處理技術
  • 極低的CSO劣化: ＜-70dBc
  • 23dBm×N輸出，或20dBm×17dBm×N輸出
  • 可控性和可操作性強:雙CPU分別處理底層控制環和上層界面
  • 高穩定性和高可靠性：MTBF＞150000小時
  • 熱插拔式備用電源：可混插220VAC和-48VDC
  • 完善的網管接口：以太網、RS-485和RS-232網絡接口符合國標SNMP網管接口
  • 完善的網管接口：以太網、RS-485和RS-232網絡接口鉺鐿共摻雙包層放大技術：核心Pump泄漏處理技術
  • 完善的網管接口：以太網、RS-485和RS-232網絡接口
  • 超高功率輸出：可達6W的總輸出功率，1臺可帶2000～4000個光節點
  • 可集成1310nm、1490nm、1550nm WDM(Optional)
  • 可根據客戶要求提供OEM定制產品
  • 所有性能符合Bellcore GR-1312-CORE 要求
  • 低噪聲系數：+5dBm輸入時低于5.5dB
  • 輸出功率可調
環境性能
參數 符號 最小值 典型值 最大值 單位
工作溫度 TW 0 ------ 50 ℃
存儲溫度 TS -40 ------ 80 ℃
濕度* ------- 10 ------ 90 %
*:無凝露
電路特性
參數 符號 最小值 典型值 最大值 單位
電源供給電壓 Vps 170 264 VDC
功耗 P ------- 50 100 W
* : 110VAC, 220VAC和-48VDC 可選  雙電源備份可選
光路特性
參數 符號 最小值 典型值 最大值 單位
工作波長 λc 1540 1550 1565 nm
飽和輸出功率* Posat 13 ------ 37 dBm
輸入功率* Pi -3 ------ +10 dBm
增 益 G ------ ------ 30 dB
噪聲系數 NF ------ ------ 6 dB
輸出功率穩定性 △Po ------ ±0.05 ±0.2 dB
輸入隔離度 ISOi 30 ------ ------ dB
輸出隔離度 ISOo 30 ------ ------ dB
輸入泵浦泄露 PLi ------ ------ -35 dBm
輸出泵浦泄露 Plo ------ ------ -45 dBm
回波損耗 RL ------ ------ -45 dBm
偏振相關增益 PDG ------ ------ 0.3 dB
偏振模色散 PMD ------ ------ 0.5 ps
注: （1）：客戶可選   （2）：+5dBm輸入時測試值
訂購信息
產品類別 應用領域 結構 配置類型 功率類型 單口功率 電源1 電源2 接口類型 輸出端口數 WDM
FTGA 1 2 2 3 20 2 0 3 0 0
GA：常規光纖放大器 1：CATV領域 1:1U結構 1.常規配置 0:-3~+10 dBm輸入 17:17dBm 1:110VAC 1:110VAC 1:SC/UPC

1:1個輸出口

 1：w/ WDM
2:2U結構 2.高端配置 1:+5~+15 dBm輸入 18:18dBm 2:220VAC 2:220VAC 2:SC/APC

16:16個輸出口

 0：w/o WDM
2:0~+10 dBm輸入 ------

3:110VAC

~220V

3:110VAC

~220V

 3:FC/UPC


24:24個輸出口
3:-8~+10 dBm輸入 33:33dBm 4:-48VDC 4:-48VDC 4:FC/APC


32:32個輸出口
4:其它
 0:None 5:LC/UPC
6:LC/APC

注1：
FTGA1100為1U機架結構，最大輸出端口數： 4（SC/APC），或8（LC/APC）； FTGA1100為2U機架結構，最大輸出端口數： 16（帶WDM），或32（不帶WDM）；

注2：
高端配置含SNMP網管，具備通過RS485主備切換功能.
