CATV系統用光纖放大器

0.0/5 rating (0 votes)

Description

CATV系統用光纖放大器

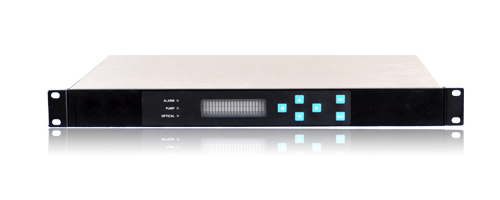

1U-OFA光纖放大器

說明

該產品為高功率拉曼光纖放大器產品。主要用于低噪聲，長跨距或高速率光纖傳輸系統，利用傳輸光纖作為增益介質形成分布式放大，有效降低系統噪聲，可與本公司EDFA產品組合使用得到最佳的增益與噪聲指標。 每只Pump輸出功率現場獨立可調，更適應各種不同的網絡應用和放大帶寬。 智能化監控與管理系統。獨特的具有RS232，RS485和以太網三種網管接口，且開放的網管接口，保證與任何的網管系統的互聯性。

應用
  • 模擬CATV傳輸系統
  • FTTH光接入系統
  • 光功率分配系統
  • 自由空間光通信
  • 教學科研領域
特點
  • 高亮度VFD顯示狀態（1U結構提供）
  • 完善的網管接口：以太網、RS-485和RS-232網絡接口
  • 帶SNMP網管或可提供SNMP Mib庫
  • 單波長、DWDM系統C或C+L 波段可選
  • 智能化溫控系統：采用專用控溫芯片，散熱和功耗比常規產品降低30％
  • Pump偏振無關設計：保證增益的穩定性
  • 可根據客戶要求提供OEM服務
  • 所有性能符合Bellcore GR-1312-CORE 要求

環境性能

參數 符號 最小值 典型值 最大值 單位
工作溫度 TW -5 ------ 60 ℃
存儲溫度 TS -40 ------ 80 ℃
濕度* ------- 10 ------ 90 %
*:無凝露
電氣性能
參數 符號 最小值 典型值 最大值 單位
電源供給電壓* VPS 85/170 110/220 132/264 VAC
功耗** P ------- ------ 18 W

*： 電源110VAC，220VAC和-48VDC 可選

**：實際功耗與輸出功率，工作環境溫度有關

光學特性
參數 符號 最小值 典型值 最大值 單位
工作波長 λc 1530 1550 1565 nm
飽和輸出功率* Posat 13 ------ 24 dBm
輸入功率 Pi -3 ------ +10 dBm
增 益 G ------ 20 ------ dB
噪聲系數** NF ------ 4.5 ------ dB
輸出功率穩定性 △Po ------ ±0.05 ±0.2 dB
輸入隔離度 ISOi 30 ------ ------ dB
輸出隔離度 ISOo 30 ------ ------ dB
輸入泵浦泄露 PLi ------ ------ -35 dBm
輸出泵浦泄露 Plo ------ ------ -45 dBm
回波損耗 RL ------ ------ -45 dBm
偏振相關增益 PDG ------ ------ 0.3 dB
偏振模色散 PMD ------ ------ 0.5 ps

注:

*：客戶可選

**：0dBm輸入時測試的

訂購信息
產品類別 應用領域 結構 工作寬帶 配置類型 輸出功率 供電電壓1 供電電壓1 接口類型 網管
FT
 1 1 1 0 20 2 0 2 0
  1：有線電視領域 1:1U結構 1：常規配置 1:6dB 13：13dBm 1:110VAC

1:110VAC

1:SC/UPC

0：不要求

  6：模塊式 2：高端配置 2:8dB   2:220VAC

2:220VAC

2:SC/APC

1：SNMP網管
      3:10dB 24:24dBm 4:-48VDC


4:-48VDC

3:FC/UPC


      4:12dB


0：None

4:FC/APC


      5:14dB


5:LC/UPC




6:LC/APC




說明：
1、供電電壓2：0，即為單電源配置
2、單通道放大器一般工作于APC（恒輸出功率）模式

定義：
1、常規配置為普通單電源機箱，不帶網管，單電源
2、高端配置為雙電源機箱，可選網管，可選雙電源，加強散熱設計
