粗波分復用模塊

0.0/5 rating (0 votes)

Description

粗波分復用模塊/粗波分解復用模塊是寬帶波分復用系統中的關鍵器件，采用介質膜濾光片濾波，波長穩定性好；采用密封工藝封裝，環境穩定性高。

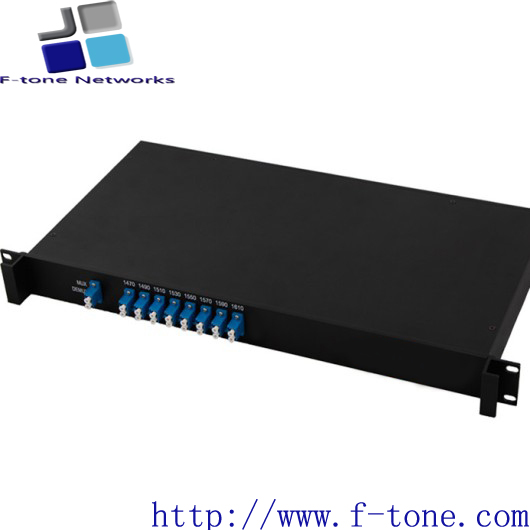

CWDM-Box

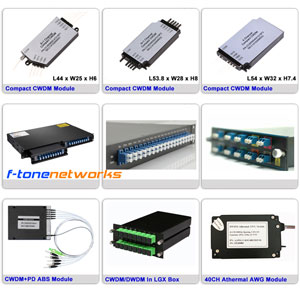

WDM 011

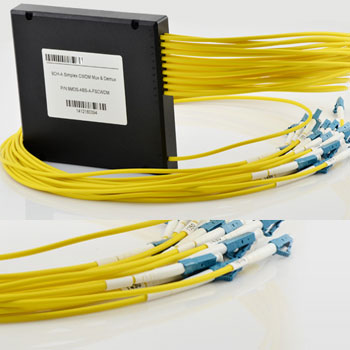

ft1004

特性 應用   遵循
低插入損耗
高隔離度
低偏振相關損耗
緊湊精巧設計
優越的通道一致性
工作波長范圍寬：1260nm~1620nm 或1460nm~1620nm
工作溫度范圍廣：0℃~70℃/-40℃ to 85℃
高可靠性和穩定性		  CWDM 系統
無源光網絡PON
CATV系統		  Telcordia GR-1209-CORE-2001
Telcordia GR-1221-CORE-1999
ITU-T G.694.1
RoHS



Features Applications  Compliance
Low Insertion Loss
High Isolation
Low PDL
Compact Design
Good channel-to-channel uniformity
Wide Operating Wavelength: From 1260nm to 1620nm
Wide Operating Temperature: 0℃~70℃/-40℃ to 85℃
High Reliability and Stability		 CWDM System
PON Networks
CATV Links		 Telcordia GR-1209-CORE-2001
Telcordia GR-1221-CORE-1999
RoHS



Specifications

1×N CWDM Mux/Demux Module

Parameters

1x2

1x4

1x8

1x16

Center Wavelength (nm)

ITU, ITU+1

Passband (nm)

ITU±6.5

Operating Wavelength (nm)

1460~1620 or 1260~1620

Channel Space (nm)

20

Fiber Type

SMF-28e or customer specified

IL (dB) (P/A Grade)

0.7/1.0

1.4/1.7

2.0/2.5

3.5/4.0

Isolation (dB)

Adjacent Channel

30

Non-Adjacent Channel

50

Ripple (dB)

0.3

0.4

0.5

0.5

PDL (dB)

0.2

PMD (ps)

0.1

RL (dB)

45

Directivity (dB)

50

Maximum Optical Power (mw)

500

Operating Temperature (℃)

-40～85

Storage Temperature (℃)

-40～85

BOX Package (mm)

100*80*10

140*115*18

LGX Package

1U, 2U

19’’ Rack mount Package

1U

Notes:

1. Specified without connectors.

2. Add an additional 0.2dB loss per connector.
