拉曼放大器模塊
Description
1 產品簡介
本產品是一款高功率拉曼放大器模塊，適用于低噪聲、大跨度、高速光傳輸系統。采用傳輸光纖作為增益介質，可形成分布式放大，可降低系統噪聲，獲得最佳的增益和噪聲指數。
Figure 1-1 功能圖示
Figure 1-2 FT-27-M10 Series 模塊產品圖片
產品特征:
- 分布式低噪聲放大
- 容易控制和操作:雙CPU進程控制循環
- 獨立接口
- 高穩定性和可靠性
- 兼容單通道,密集波分復用或C + L波段
- 智能溫度控制系統:功耗和散熱
- 比普通產品減少30%輻射
2 技術指標
2.1環境性能指標
Table 2-1環境性能指標
|
參數 |
最小值 |
最大值 |
單位 |
|
工作溫度 |
-5 |
+60 |
℃ |
|
存儲溫度 |
-40 |
+80 |
℃ |
|
適度 |
5 |
85 |
% |
2.2機械/功耗/接口指標
Table 2-2 機械/功耗/接口指標
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
|
尺寸 |
H×D×W:19x125x150 |
mm |
||
|
重量 |
----- |
----- |
1 |
Kg |
|
功耗1 |
----- |
----- |
20 |
W |
|
散熱 |
不帶散熱片 |
|||
|
電源 |
3.0/4.8 |
3.2/5.0 |
3.5/5. |
VDC |
|
接口 |
TTL |
|||
Table 2-3 光性能指標
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
|
|
波長 |
λc |
1525 |
1550 |
1565 |
nm |
|
|
泵浦波長 |
λp |
1425 |
------ |
1505 |
nm |
|
|
泵浦輸出功率（1） |
Po |
------ |
500 |
1000 |
mW |
|
|
開/關增益（1） |
G |
6 |
------ |
14 |
dB |
|
|
平坦度（2） |
FL |
------ |
1 |
2 |
dB |
|
|
偏振相關增益 |
PDG |
------ |
------- |
0.3 |
dB |
|
|
偏振模色散 |
PMD |
------ |
------- |
0.3 |
ps |
|
|
噪聲系數 |
NF |
------ |
-3 |
0 |
dB |
|
（1）：可選擇
（2）：在典型輸入-25dBm下測試
3 電氣接口定義
Table 3-1 PIN 定義
|
PIN |
名稱 |
描述 |
備注 |
|
Red |
+5V* |
Black |
GND |
|
1 |
VCC |
+5V power supply |
|
|
2 |
VCC |
+5V power supply |
|
|
3 |
VCC |
+5V power supply |
|
|
4 |
VCC |
+5V power supply |
|
|
5 |
Reserve |
Reserve |
|
|
6 |
Reserve |
Reserve |
|
|
7 |
Reserve |
Reserve |
|
|
8 |
Reserve |
Reserve |
|
|
9 |
Reserve |
Reserve |
|
|
10 |
Reserve |
Reserve |
|
|
11 |
Reserve |
Reserve |
|
|
12 |
VCC |
+5V power supply |
|
|
13 |
GND |
Ground |
|
|
14 |
GND |
Ground |
|
|
15 |
GND |
Ground |
|
|
16 |
GND |
Ground |
|
|
17 |
GND |
Ground |
|
|
18 |
TTL_TXD |
TTL electrical level, serial communication |
High electrical level: 5VDC Low electrical level: 0VDC |
|
19 |
Reserve |
Reserve |
|
|
20 |
Reserve |
Reserve |
|
|
21 |
Reserve |
Reserve |
|
|
23 |
Reserve |
Reserve |
|
|
24 |
VCC |
+5V power supply |
|
|
25 |
GND |
Ground |
|
4 機械尺寸
尺寸: 150*125*19 mm

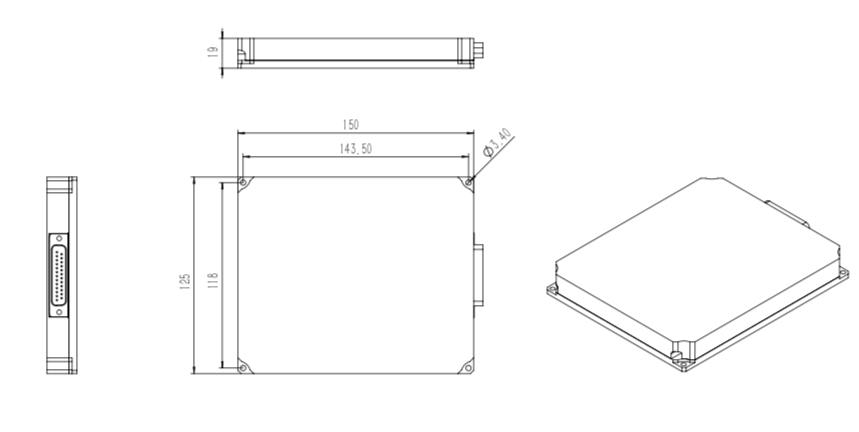

Figure 4-1 結構圖
5 訂購信息
|
結構 |
尺寸 |
應用 |
增益 |
電源 |
接口類型 |
|
FT-27-M: 模塊 |
10: 150×125×19mm |
2：拉曼放大器 |
06：6dB … 14：14dB |
7：5VDC 8：3.3VDC |
1: SC/UPC 2: SC/APC 3: FC/UPC 4: FC/APC 5: LC/UPC 6: LC/APC |
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
