24路并行光接收模塊

描述
24路并行光接收模塊為甚短距離的高速數據處理和傳輸提供高可靠的多路數據鏈接，解決了數據傳輸?shù)钠款i問題。為系統提供了低成本、高密度的數據傳輸方案。模塊由24路獨立的光通道組成，每通道可提供10Gbps的傳輸數據率，在多模光纖中，傳輸距離可達到100米以上。
模塊適應各種嚴酷的工作條件，工作溫度范圍寬、耐潮濕、抗振動、抗電磁干擾，可廣泛應用于車載、機載、艦載、高海拔等環境。產品有商業級、工業級和軍品級多個質量等級可供選擇。模塊提供了與I2C協議相兼容的兩線串行數據端口，提供模塊內的各種監控和狀態信號。

特性描述
● 24路獨立并行光纖通道
● 單通道速率達10Gbps
● 多模扁帶光纖
● 3.3V單電源供電
● 獨立的通道失效監控
● 推薦工作溫度：-40℃～70℃
● 軍品級工作溫度：-40℃～85℃

應用
● 甚短距離的高速數據通信連接：
● 板級互連
● 機架間互連
● 系統級互連
● 服務器與存儲器陣列的互連
● 24通道高速串行數據流
● 并行光互聯
● 雷達與處理機互聯

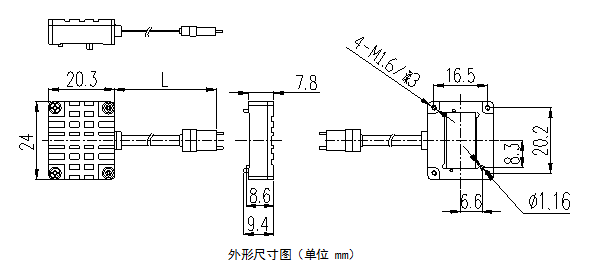

模塊尺寸圖（單位mm）
MT接口的模塊結構、外形尺寸見下圖。

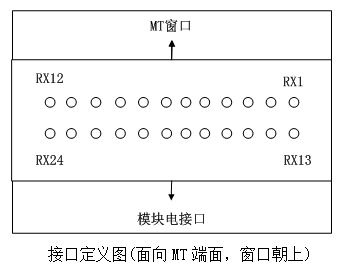

模塊尾纖接口為標準MT光連接器，光接口定義見下圖。

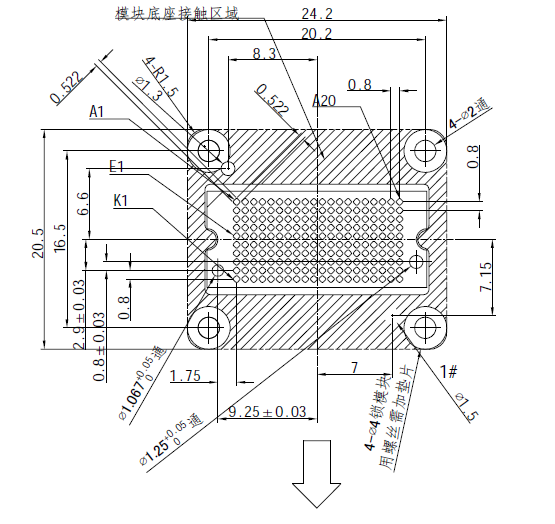

PCB封裝尺寸（單位mm）

訂購信息

注：80Gbps為單通道速率3.5Gbps，120Gbps為單通道速率5Gbps，150Gbps為單通道速率6.25Gbps,240Gbps為單通道速率10Gbps。
注：下單時注明接頭和尾纖長度

注：本產品有全國產化型號可選

 本產品為FTMP系列，僅展示部分參數，如有需要，請聯系我們。
