微插座型12路并行光接收模塊

描述
微插座型12路并行光接收模塊為甚短距離的高速數據處理和傳輸提供高可靠的多路數據鏈接，解決了數據傳輸?shù)钠款i問題。為系統提供了低成本、高密度的數據傳輸方案。模塊由12路獨立的光通道組成，每通道可提供高達6.25Gbps的傳輸數據率（典型應用），最高速率可達10Gbps，在多模光纖中，傳輸距離可達到100米以上。模塊的工作光波長為850nm。
模塊適應各種嚴酷的工作條件，工作溫度范圍寬、耐潮濕、抗振動、抗電磁干擾，可廣泛應用于車載、機載、艦載、高海拔等環境。產品有商業級、工業級和軍品級多個質量等級可供選擇。
模塊提供了與I2C協議相兼容的兩線串行數據端口，提供模塊內的各種監控和狀態信號。

特性描述
● 12路接收并行光纖通道
● 單通道速率達10Gbps
● 50um多模扁帶光纖
● 3.3V單電源供電
● 通道失效監控
● 推薦工作溫度： -40℃～ +70℃
● 兩線模式的串行數據接口
● 緊湊的結構設計 , 高密度高容量

應用
● 甚短距離的高速數據通信連接：
● 板級互連
● 機架間互連
● 系統級互連
● 服務器與存儲器陣列的互連
● 高密度高速串行數據流

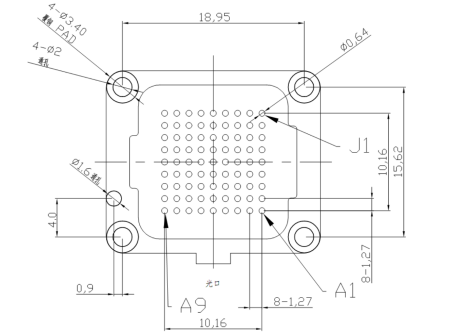

PCB 推薦設計（頂視圖，單位mm）

模塊尺寸圖

訂購信息

注：40Gbps為單通道速率3.5Gbps，75Gbps為單通道速率6.25Gbps，120Gbps為單通道速率10Gbps；MT接口/MPO插拔接口可選。
注：下單時注明接頭和尾纖長度

注：本產品有全國產化型號可選

 本產品為FBGA系列，僅展示部分參數，如有需要，請聯系我們。

Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
