24發24收高密度光模塊

描述
24發24收高密度光模塊是一款可插拔 14Gbps/通道×48 通道雙向并行光收發器，該光收發器面向短程多通道并行數據通信和超級計算機機柜間及機柜內的互連應用，屬于一款高密度、高帶寬的高性能光纖光模塊產品。
24發24收高密度光模塊設計工作波長為 850nm，兼容多模光纖互連系統。 光接口位于模塊側面，以單側水平接口出光，接頭采用 2×24 芯 MPO連接頭（公頭，帶導針的接頭）。電接口位于模塊底部居中放置，采用 Amphenol TCS C-379-5181-200連接器。模塊采用全金屬封裝，外置散熱片，支持風冷散熱，保證模塊在0℃—70℃箱體溫度范圍內連續工作。

特性描述
● 24路并行發射光纖通道和24路并行接收光纖通道
● 收發一體，發送端850nmVCSEL陣列，接收端PIN陣列；
● 單通道速率可達14Gbps；
● 兼容24×FDR/QDR互連網絡協議；兼容FC-PI-5協議；兼容IB-FDR/IB-QDR互連網絡協議；
● 模塊最大帶寬：雙向帶寬支持672Gbps；
● OM3多模光纖，傳輸距離50m@14Gbps；
● 內置高速信號交流耦合電容；
● 電接口：采用Amphenol TCS C-379-5181-200連接器；
● 低功耗：0-70℃工作溫度區間內單模塊不超過6W，典型功耗5W；
● 3.3V供電；
● 擁有專門的中斷控制信號引腳（電平信號中斷）且支持模塊軟件復位；
● 光纖：MPO光接口所連接光纖為圓形光纖，直徑3mm，彎曲半徑30mm；
● 光接口：單側出光，水平插口，2×24芯MPO尾纜；每個24芯MPO包含12個發射和12個接收；
● 擁有IIC 管理接口，支持各通道獨立使能，模塊狀態監控（包括模塊溫度、工作電壓、各通道激光器工作電流），監控各發射通道錯誤、接收信號過弱并給出報警標識；
● 箱體溫度0℃—70℃可連續工作，可短時間工作于85℃；
● 全金屬封裝

應用
● 超級計算機網絡互連應用
● 數據中心網絡互連應用
● 電信光交換應用

封裝外形

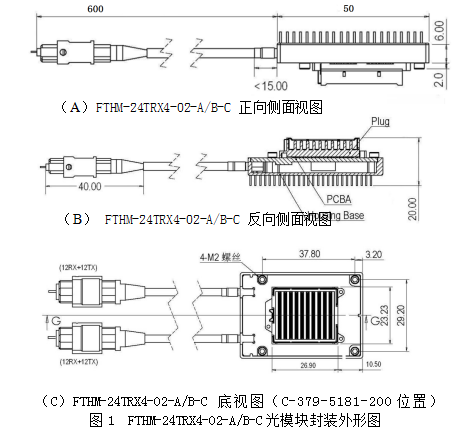

為了增加散熱設計，要求 FTHM-24TRX4-02-A/B/C/D-C中殼體和散熱片采取鋁材質。針對FTHM-24TRX4-02-A/B-C，外形如圖 1。

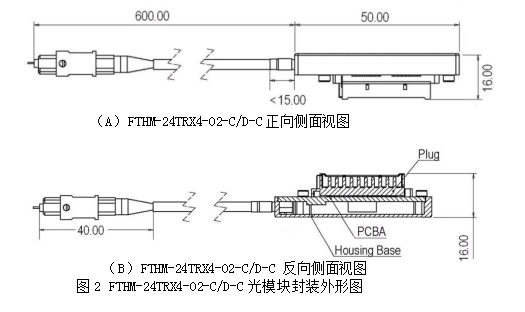

針對 FTHM-24TRX4-02-C/D-C，外形結構如圖 2 所示。

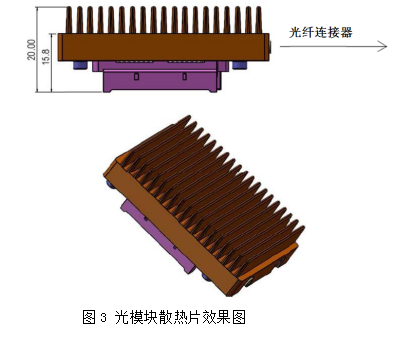

光模塊散熱片效果如圖3所示。

訂購信息

注： X4為單通道速率14Gbps。
A/B: W35mm×L50mm×H20mm（含散熱片）;
C/D: W35mm×L50mm×H16mm（不含散熱片）

注：本產品有全國產化型號可選

 本產品為FTHM系列，僅展示部分參數，如有需要，請聯系我們。
