XCM系列

● 卡口式快速鏈接
● 雙曲面線簧插孔
● 螺母緊固式插座，安裝方便
● 與導線焊接
● 配有專用電纜附件（同事也可以選配XC通用附件）
● 符合GJB2889
● 執行企業標準: 21E0.201.111JT

應用領域:
廣泛應用于航空、航天、兵器、艦船、總參軍事領域以及郵電通訊、計算機、航海和各種儀器、儀表等設備中。

機械性能:
● 殼體: 高強度鋁合金化學鍍鎳
● 絕緣體: 熱固性材料
● 接觸件: 銅合金材料
● 震動: 頻率10Hz~2000Hz 加速度196m/s²
● 沖擊: 加速度980m/s²
● 恒加速度: 980m/s²
● 機械壽命: 1000次

環境性能:
● 使用溫度: -55℃~+200℃
● 相對溫度: 45℃時，達95%
● 工作高度: 海拔30000m
● 有良好的防潮濕、防鹽霧、防霉毒、防雨淋、防沙塵等性能。

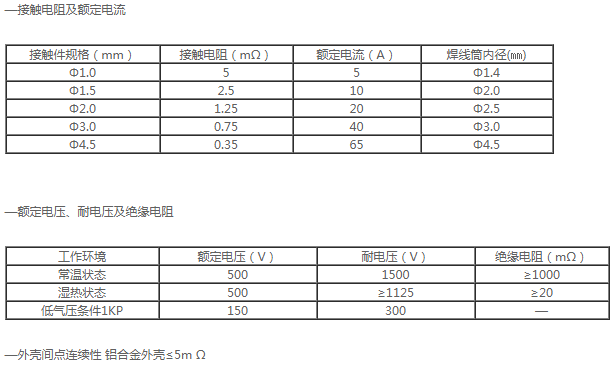

電氣性能:

型號命名:
● 系列 XCM線簧式焊接電連接器 FT-75-XCM 14 Z 4 K L (N)
● 殼體外號 14-18-22-24-27-30-33-36-39
● 殼體 T插頭
● Z插座

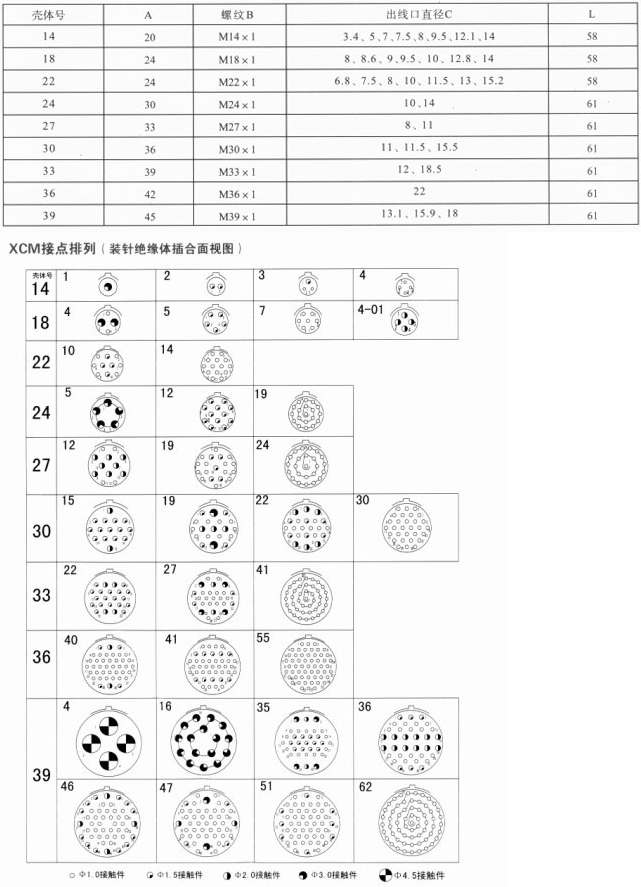

● 接觸件數 1~62（參見“接點排列圖”）
● 接觸件 J 插針鍍金
● K插孔鍍金
● 插座固定方式
● F法蘭盤固定
● L螺母固定
● 鍵位 （N)-N鍵位、（W)-WJ鍵位、（X）-X鍵位（Y）-Y鍵位、（Z）-Z鍵位

標記示例:
● XCM系列殼體號為30的螺母固緊固式,插座裝針,插座裝孔,芯數為30的N鍵位電連接器:
插座標記為: XCM30Z30JL(N)
插座標記為: XCM30T30K(N)
● 當要求配有電纜附件時,澤在電連接器型號標記后標“+XCM30FJ-X”,其中“X”表示附件的電纜出口直徑。

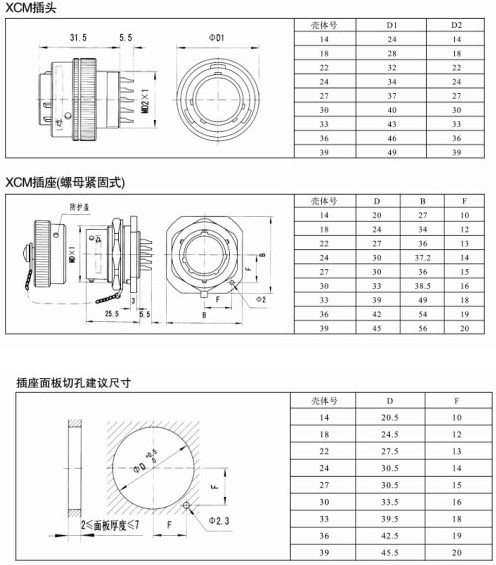

 外形尺寸:

電纜附件XCM XX FJ-XX
型號命名:FT-75-XCM XX FJ - XX
①FT-75-XCM－系列主稱
②XX－殼體號
③FH－電纜附件（夾緊電纜，可屏蔽）
④XX-出線口直徑
