XC系列

本系列產品為低頻類電連接器。九號殼體號;4種接觸件規格;32種孔位排列。從1孔道62孔。采用卡口式快速連接系統,操作方便,連接可靠,耐振動,抗沖擊。五鍵槽定位,具有盲插和防誤插功能。高可靠的雙曲面線簧孔使連接器插拔柔和,接觸電阻小,工作可靠。插座共有五種形式供選用。符合國家軍用標準GJB2889。廣泛用于航天，航空、航海、鐵路、野戰通訊及各種儀器、儀表等設備中。

環境性能
● 工作溫度: -55℃~+200℃
● 相對濕度: 40℃時達95%
● 工作高度: 海拔30000m
● 振動: 頻率10Hz~2000Hz加速度147m/s²
● 沖擊: 加速度490m/s²
● 恒加速度: 490m/s²
● 氣密性: 雙頭密封插座50.7KPa方法法蘭密封插座152KPa
● 防鹽霧、防潮濕、防霉菌性能均符合GJB2889標準要求

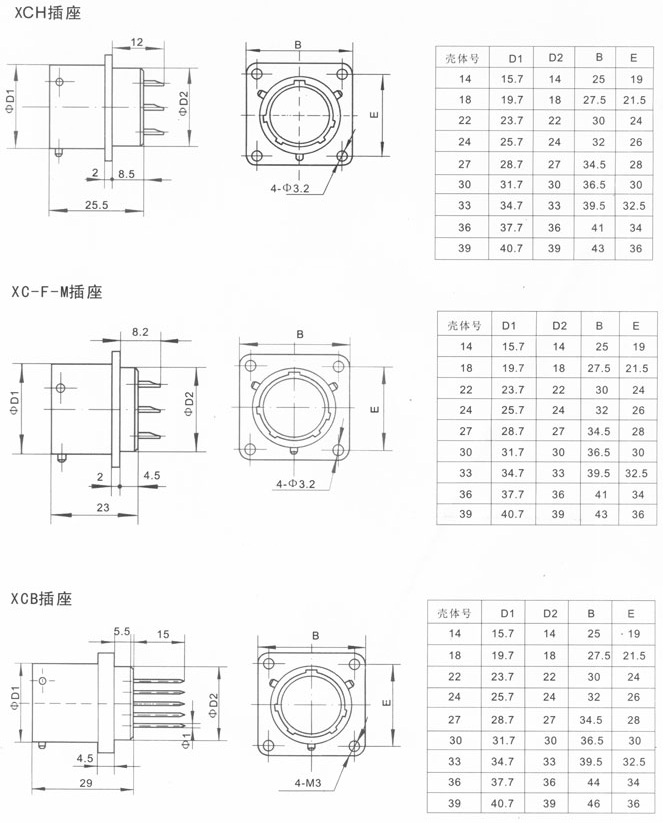

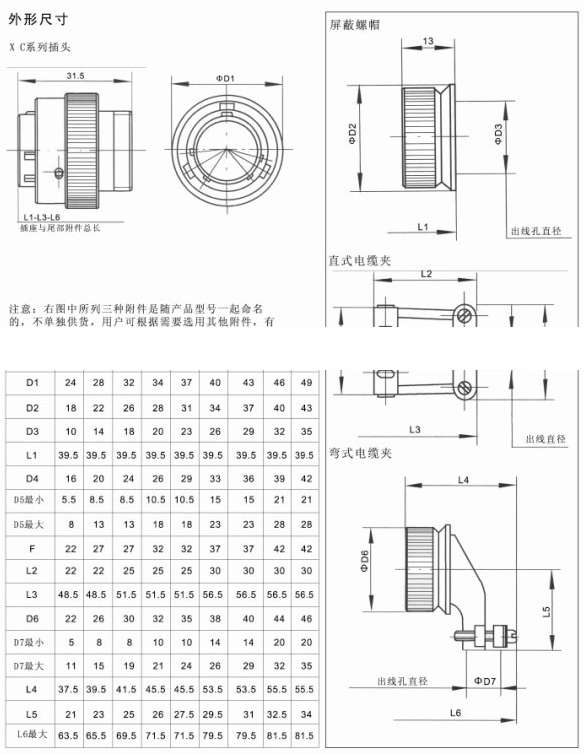

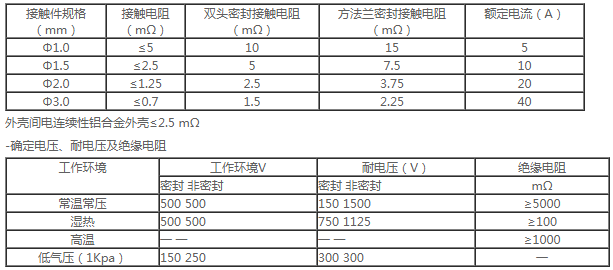

電器性能:

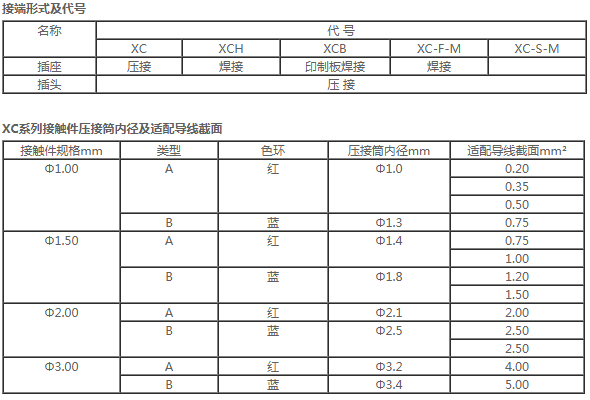

機械性能
● 殼體: 高強度鋁合金材料
● 非屏蔽鍍層: 陽極氧化著色
● 屏蔽鍍層: 鍍鋅彩虹色鈍化或軍綠色鈍化、化學鍍鎳、噴沙鍍鎳
● 絕緣體: 熱固性材料
● 封線體和密封圈: 硅橡膠材料
● 接觸件: 銅合金材料鍍層金、銀
● 壓接型: 從絕緣體后裝卸，焊接與印制板型不可裝卸
● 機械壽命: ≥1000次

說明:
● 表示整套電連接器時,型號代號用分數形式,插座寫作分子,插頭寫作分母,可僅表明插頭的殼體鍍層部附件形式,中間用斜線隔開。

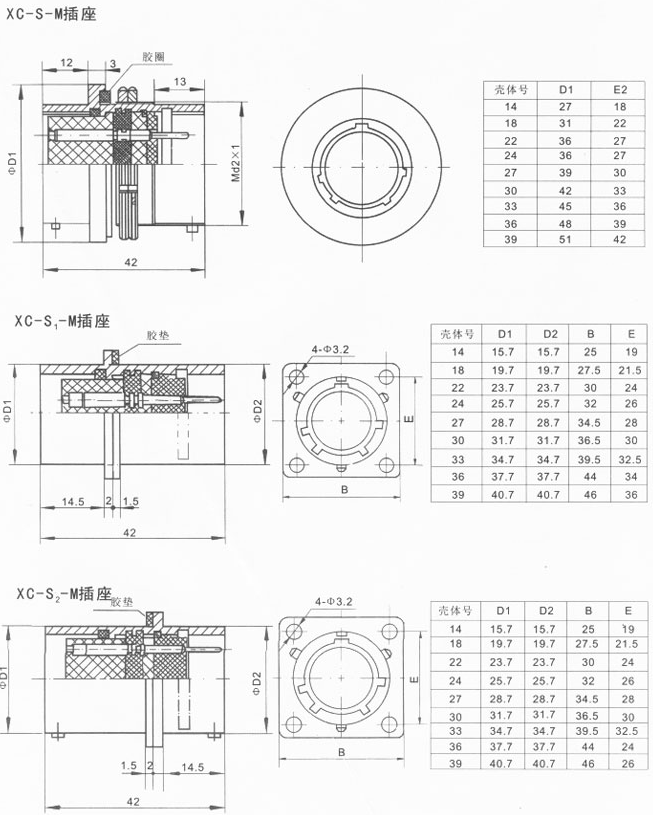

● XC-S-M順個頭密封插座的一端為插針,另一端為插孔。相配的兩個插頭中,一個裝針的插頭型號代號寫在分母的前半部分,加一個裝孔的插頭寫在分母的后半部分,中間用“.”隔開。
● 對于選配插頭（座）,可在其型號后加上“+”后再寫出所要選的附件。
● 對于要求選用B型壓接針或孔的,在型號后注上“（）”,在其內寫出接觸件規格和壓接針孔類型如: XC30F30Z1D(Φ1B)不注明的均為A型壓接針孔。

標記示例:

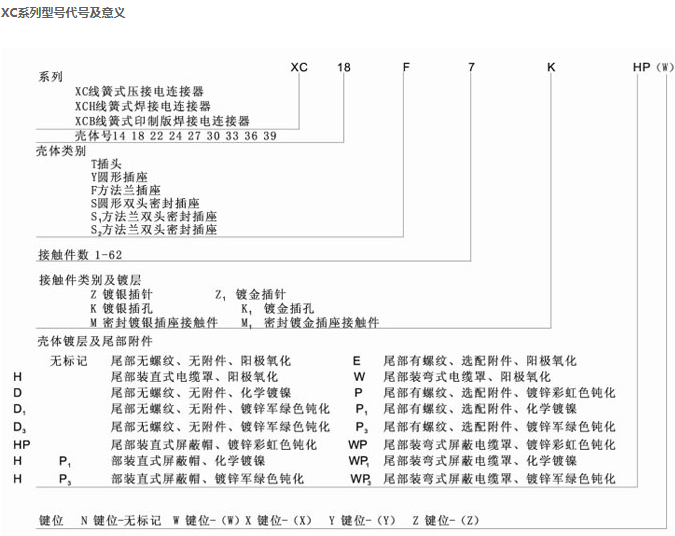

XC系列14型裝鍍金插針方法蘭插座,接觸件數為4芯,配彎式屏蔽電纜罩,化學鍍鎳,N鍵位,標記代號為XC14F4Z1WP1
XC系列14型鍍金插孔插頭,接觸件數為4芯,配彎式屏蔽電纜罩, N鍵位,標記代號為XC14T4K1WP1整套電連接器標記代號為XC14F4Z1WP1/K4 WP1
