全面介紹光隔離器與光隔離器的應用

5.0/5 rating 1 vote

Description

在光纖與半導體激光器的耦合系統中，某些不連續處（如端面或接頭處）的發射將影響激光器工作的穩定性。這在高碼速光纖通信系統，相干光纖通信系統、頻分復用光纖通信系統、光纖CATV傳輸系統以及精密光學測量系統中將帶來有害的影響。為了消除反射波對激光器的影響，需要在激光器光纖之間加光隔離器。它的作用如圖6-2所示，從端口①到②的正向光能順利通過，而阻止從②向①傳輸反向光，相當于一個單方向的閥門。bffyq 14

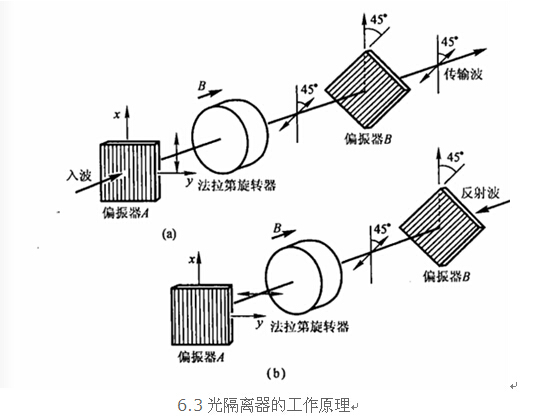

光隔離器的工作原理如圖6-3所示。它由兩個線偏振器中間加以法蘭第旋轉器而成。法拉第效應，使通過它的偏振光的方向發生偏振。當在偏振光的傳播方向外加磁場時，某偏振方向旋過一個角度
Ω=VBI
其中：B是外加磁場的磁感應強度；I是材料厚度；V是表示材料等性的常數，即費爾德常數。bffyq 15

 偏振光的旋轉方向可以這樣決定：不管光的傳播方向如何，迎著外加磁場的方向，偏振光按反時針方向旋轉。法拉第效應的這種旋向具有不可逆性，光隔離器正是利用它這種特性制成的。光隔離器的旋轉器采用釔鐵石榴（YIG）晶片（或小球）外加磁場做成。這種材料在長波波段有較小的損耗和較大的費爾德常數。
偏振器有一透光軸。對理想的偏振器，沿透光軸方向偏振的光能完全通過，而與之垂直的偏振光完全被阻止。
偏振器A的透光軸在x方向，偏振器B的透光軸與之成45°角法拉第旋轉器的旋轉叫Ω=45°。對正向光，入射光經偏振器A的透光軸方向一致，因而能順利通過。對反向光，入射光經偏振器B,經法拉第旋轉器仍沿反時針旋過45°恰與偏振器A的透光軸垂直，因而完全被阻止。
為了便于與光纖耦合，光隔離器也可做成準光纖型或全光纖型。在某些應用場合，需要光隔離器的輸入與偏振無關。
 成都北億纖通科技有限公司專業生產波分復用器，光隔離器，光纖準直器。同時提供各種常見的光無源器件批發，需求請咨詢。電話028-85255257
