Description

隨著數據業務的飛速發展，對傳輸網的帶寬需求越來越高。而光纖資源已經固定，如果再次鋪設或者重新鋪設費用昂貴，需要設備制造商提供有保障、低成本的解決方案。

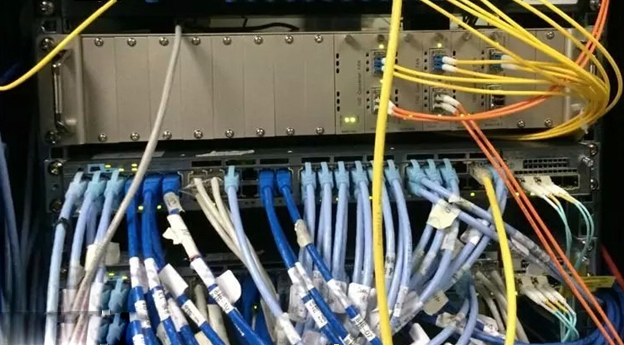

WDM 1

波分復用器實際應用圖

鑒于城域網具有一定傳輸距離，業務種類較多等許多不同與骨干網的特點，波分復用器（WDM）技術十分適用于光纖擴容。

可能大家感覺得波分復用器是一個高大上的東西。其實它并沒有那么復雜，他只是一個物理層的東西。（不過在生產和技術上的確復雜和不容易）

在這里，簡單的介紹一下，WDM復用器與解復用器（MUX/DEMUX）復用器：將多路不同波長的光信號復用到一個光纖上傳輸、解復用器：將對端復用器發射過來的混合光信號分解為原來的多路光波長信號。

聽起來比較復雜，看下圖案就清晰許多的。

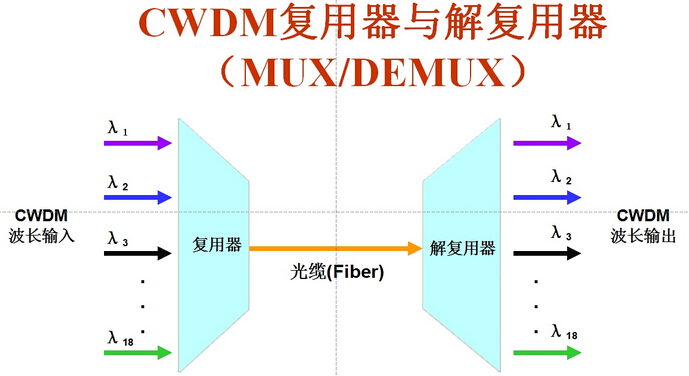

WDM 2

這個樣就是一個最簡單的WDM波分系統，不過上面這個圖是單個方向的傳輸。實現中很多時候傳輸都是雙向的（像以太網、SDM等），這時候就要用2套上面的圖片設備，分別做一個方向的傳輸。這種我們稱為雙纖雙向的WDM系統。

除此之外，波分是一種光路可逆的器件，基于光路可逆的原理性質，可以改為下面的這種接法：

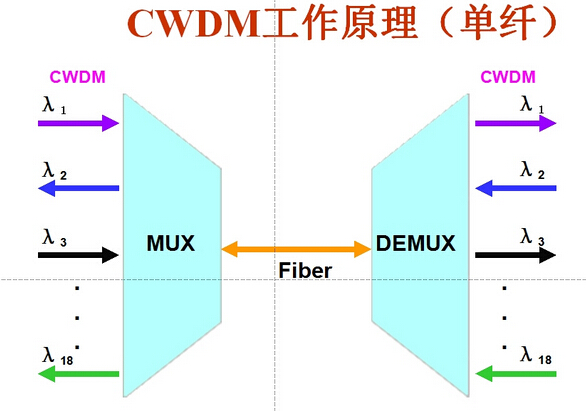

WDM 3

這種我們稱為單纖雙向的WDM系統。

以上兩種是最為簡單的無源波分系統。只要將相應波長的光模塊接入進去就可以實現通信了。

如果對波分復用器的相關技術問題和應用問題都可以聯系我司的，我司有專業的技術人員為您解答。
