光耦合器基本原理和參數波分復用器廠家和您一起解讀

0.0/5 rating (0 votes)

Description




       光耦合器是指對光信號實現分路、合路和分配的光通信無源器件其基本功能是對這些光信號的功率或波長進行分配，是波分復用、電信網絡、光纖局域網、光纖有線電視網以及某些測量儀表中不可缺少的光學器件。在這里波分復用器廠家和您一起解讀光耦合器基本原理和參數。
一、光耦合器

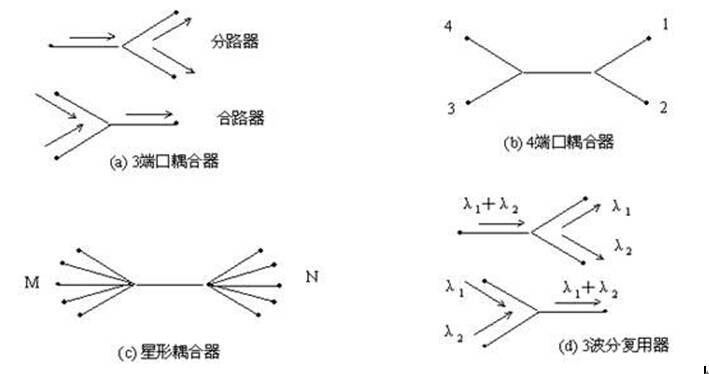

    光耦合器是指對光信號實現分路、合路和分配的光通信無源器件其基本功能是對這些光信號的功率或波長進行分配的器件。依據端口的不同可以分為：三端口（1x2）耦合器、四端口（2x2）耦合器等。bffyq 27


    依據尾纖的不同可以分為：單模光纖耦合器、多模光纖耦合器、保偏光纖耦合器。
    依據中心波長的不同可以分為：980nm光耦合器、1064nm光耦合器、1310nm光耦合器、1550nm光耦合器等。
二、光耦合器的制作及工作原理

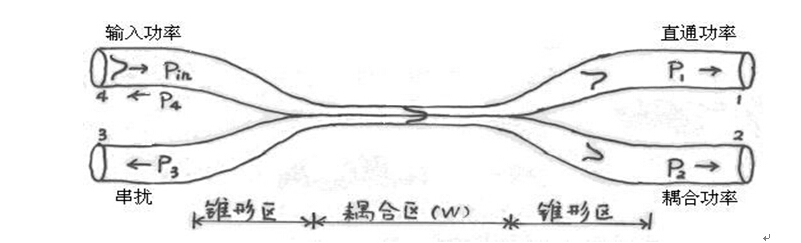

    國內外目前普遍采用熔融拉錐(FBT) 制作的方法制作光纖耦合器，熔融拉錐法是將除去涂覆層的兩根或兩根以上的光纖以一定的方式靠攏 。在高溫加熱下熔融 ，同時向兩側拉伸。最后在加熱區形成雙錐體形式的特殊波導結構。然后在人工進行封裝。四端口（2×2）光耦合器是最簡單的器件，熔錐型光纖耦合器結構和原理如圖。bffyq 28

三、光耦合器的重要參數

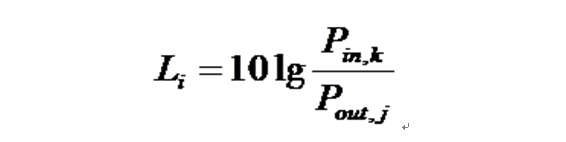

插入損耗  插入損耗是指光功率從特定的端口到另一端口路徑的損耗。從輸入端口k到輸出端口j的插入損耗可表示為bffyq 29

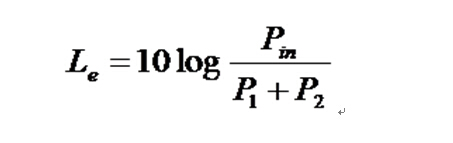

附加損耗  附加損耗的定義是輸入功率與總輸出功率的比值。對于圖3-33所示的2×2耦合器有bffyq 30

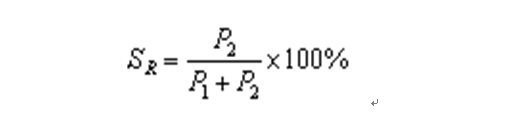

分光比  分光比是某一輸出端口的光功率與所有輸出端口光功率之比。它說明輸出端口間光功率分配的百分比。對于2×2耦合器可以表示為bffyq 31

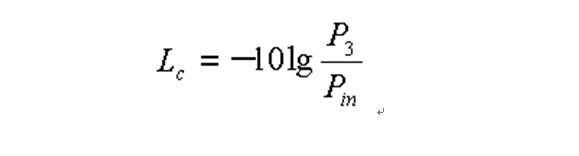

隔離度  隔離度也稱作為方向性或串擾，隔離度高意味著線路之間的串擾小。它表示輸入功率出現在不希望的輸出端的多少。對于2×2耦合器，其數學形式是bffyq 32
