光波分復用器的測試方法如下:
1. 靜態測試和動態測試
對光波分復用器件測試一般可以采用未接入線路時的靜態測試和接入傳輸鏈路使用時的動態測試。前者對使用器件者來說是必須的,可以了解器件性能是否合格,能否滿足系統的傳輸需要;而后者可以反映出器件真證的指標,評價器件的質量體系,兩者的主要區別在與測試裝置,對于未接入傳輸線路時必須為器件,這時就用系統的激光器作為光源,而不必另外設置可變波長光源系統。例如對二波分光分波器,只需要將波分復用器件的合波端分別繼而兩個激光器LD,再把波分服用的兩個波分端接至探測器,然后由光功率及進行測試即可,如圖9.9所示。

2. 插入損耗的測試
損耗的測試方法有幾種,包括標準的剪斷法,這里介紹一種比較法,用它測試插入筒便可行。
比較法就是當接入波分服用是可以測出器件輸出端的輸出功率P1,然后再用一小段光纖代替波分服用,這段光纖的長都應與波分復用器件及其尾纖的長度相等,這時可以在用同樣光源的情況下測出其輸出功率P2,則其插入損耗可以視為L(zhǎng)1=P2-P1(db)

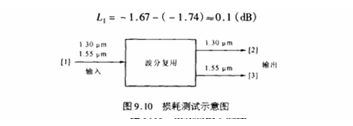

如圖9.10所示波分復用器件(1)為輸入端口,兩復用波長分別為1.30um和1.55um;(2)為輸出1.30um端口,(3)為輸出1.55um端口。如由(1)端口輸入1.30um波長的光,(2)端口測得出纖功率為670Uw。如用一段光纖代替波分復用,光纖的光輸入到光纖段的端口(1)并在光纖段的端口(2)測得出纖功率為680uW,則波分復用的插入損耗為
取其分貝數后有
如由(1)輸入1.55um波長的光,則可由端口(3)測試出纖功率,此時可得波分復用器件在1.55um波長時的插入損耗,波分復用器件對不同工作波長的損耗隨波長不同而表現出差別,但這個差值一般很小,所以在波分復用器件的指標參數中,有的產品對此不加區分,有的產品則分別對不同工作波長標明插入損耗的值。
工作區損耗譜特性的測量,可以使我們更好地了解器件的帶寬特性,所以對工作波長附近的波長-損耗特性也需測試,前面以作了簡單的介紹。這里要指出的就是,測試時所用光源為工作與該器件某一波長入i的激光管,并且激光管的譜線寬度窄于該信道波長的工作去△λi。
3. 隔離度的測試
如圖9.10所示的波分復用器件可以用來說明隔離度的測試。在輸入端口(1)輸入信道波長為1.3um的光,則可以由(2)(3)端口測出該波長下的兩個出纖功率:端口(2)出纖功率為P(2)(信號功率);端口(3)出纖功率為P(3)(串?dāng)_功率),則按照信號隔離度的定義,波分復用對波長入1=1.30um的隔離度為

在端口(1)輸入信道波長為1.55um的光,和前面一樣可以得出波分復用器件對波長入2=1.55um的隔離度,此時,端口(2)出纖功率為P(2)(串?dāng)_功率);端口(3)出纖功率為P(3)(信號功率)則

隔離都是波分復用器件的一個重要指標,為了滿足設計的傳遞性能,信號/串?dāng)_比(SCR)必須維持在給定的閾值之上。對數字傳輸系統來說,它取決系統的傳輸速率,可容許的串?dāng)_電平很大程度上取決于應用的情況。一般來說,一個光波分復用器件的隔離度大于30db是必要的。
