S-Mini 同軸模擬光發模塊

特點
● 超迷你小體積：31.3mm*17mm*10mm（長*寬*厚）
● 不帶溫控（無 TEC），低功耗
● 工作頻率寬，最寬可從 10MHz 到 6GHz
● 平坦的頻率響應
● 單電壓+5V 供電
● 具有光功率監控功能
● 集成寬帶低噪聲放大器（LNA）（可選）
● 集成偏置供電網絡（Bias-T）功能電路（可選）通過射頻口對外供電（原理框圖如下所示）
● 優良的 EMI/EMC 設計
● 集成 APC（自動光功率控制）功能，可使輸出光功率和 IP3 保持相對穩定

應用
● 5G/4G/WiMAX 等天線拉遠
● 衛星通信
● 北斗/GPS 信號傳輸
● 保密通信
● 光纖延遲線
● 分布式天線系統
● OFDM 光纖傳輸系統

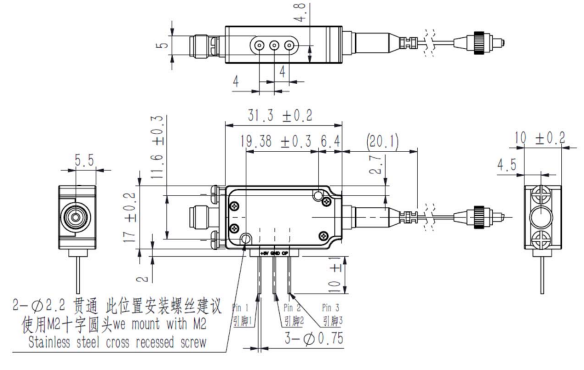

模塊尺寸圖 (unit: mm)

說明：使用模塊時需要做好模塊底部的充分散熱。

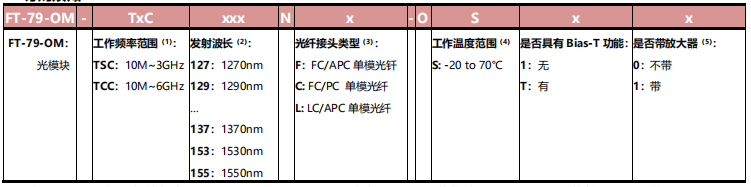

訂購須知

說明：（1）更低的起始頻率，如 9kHz，可定制（僅不帶放大器）；（2）其他波長可定制；（3）其他類型光纖接頭類型可定制；（4）其他溫度范圍需要定制；（5）暫時只有 TSC 頻率支持帶放大器。

注：本產品有全國產化型號可選

本產品為FT-79系列，僅展示部分參數，如有需要，請聯系我們。
