模塊式大功率光纖放大器M1231系列

描述
該產品為高功率輸出 C-Band Er-Yb 共摻雙包層光纖放大器。核心器件采用高可靠性的多模 Pump 激光器和雙包層光纖，采用獨特的 APC(自動功率控制)和 ATC(自動溫度控制)電路,使得輸出功率穩定度高、可靠性好；獨特的光路設計保證優秀的光路指標；采用高穩定和高精度的 MPU（微處理器）系統使用調節、顯示方便、可靠、智能。
該產品采用與常規 EDFA 不同的雙包層鉺鐿共摻放大技術，具有比普通技術高 10 倍的電光轉換效率，所以具有更低的相對成本和更緊湊的體積與更低的功耗，特別適用于光纖到戶 FTTH，光纖到樓等大分配比系統中應用。
該模塊采用本公司獨特的專利技術進行大功率 Pump 泄漏的處理，來獲得更優的指標和更穩定的性能。
該模塊采用單+5V 供電設計，以及專利技術的激光器驅動電路和溫控電路，使得功耗更低，發熱量更低。非常方便集成于產品中。

特點
● 低噪聲系數：+5dBm 輸入時低于5.5dB
● 鉺鐿共摻雙包層放大技術：專利Pump 泄漏處理技術
● 極低的 CSO 劣化: ＜-70dBc
● 高穩定性和高可靠性：MTBF＞150000 小時
● 智能化溫控系統：采用專用控溫芯片，散熱和功耗比常規產品降低 30％
● 輸出功率可調
● 所有性能符合 Bellcore GR-1312-CORE 要求

應用
1. 模擬 CATV 傳輸系統
2. FTTH 光接入系統
3. 光功率分配系統
4. 自由空間光通信
5. 教學科研領域

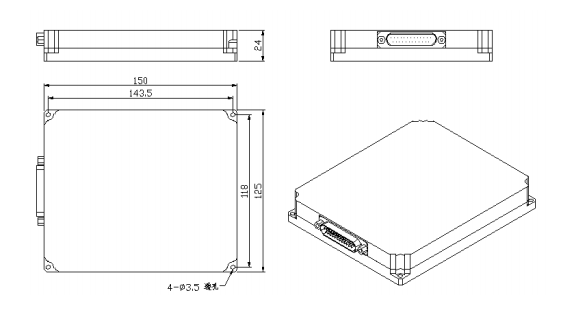

機械結構

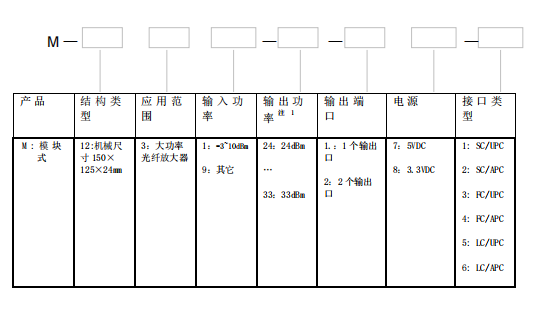

訂貨信息

注：本產品有全國產化型號可選
本產品為FT-27系列光纖放大器，僅展示部分參數，如有需要，請聯系我們。

Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
