JF6系列矩形分離電連接器

●適用于戰略戰術武器系統、航天運載系統級間的電氣連接,以及各種電器系統、電子設備等系統之間的電氣線路連接,并可作瞬間分離
●連接方式為直插式,分離方式為軸向直拔分離
●產品體積小,重量輕,結構簡單,性能可靠,其中JF6-42和 JF6-76插座插合面可耐瞬時高溫火焰。

使用環境條件
工作溫度: -55℃～100℃（31芯為-40℃～85℃）
相對濕度: 40±2℃時相對濕度90%～95%
工作氣壓: 101.33kPa～6.7Pa
正弦振動: 10～2000Hz 加速度150m/s2（31芯）
10～2000Hz 加速度200m/s2（76芯）
隨機振動: 功率譜密度0.2G2/Hz
總加速度均方根值16.4G（42芯）
功率譜密度0.3G2/Hz
總加速度均方根值20G（76芯）
沖 擊 加速度1000m/s2（31芯為500m/s2）
加 速 度 加速度500m/s2（76芯為200m/s2）

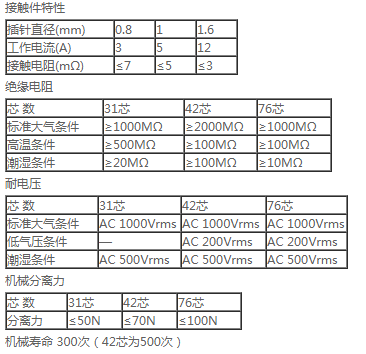

主要技術特性:

執行標準
Q/Ag1.076-2001《JF6-31分離電連接器制造與驗收規范》
Q/Ag1.076.2-2005《JF6-42分離電連接器詳細規范》
Q/Ag1.076.1-97《JF6-76矩形分離電連接器詳細規范》

① 矩形分離電連接器
② 設計序號
③ 改進型
④ 芯數: 31、42、76
⑤ 電連接器類別: T-插頭,Z-插座
⑥ 接觸件類別: J-插針,K-插孔。（31芯本項不標注）

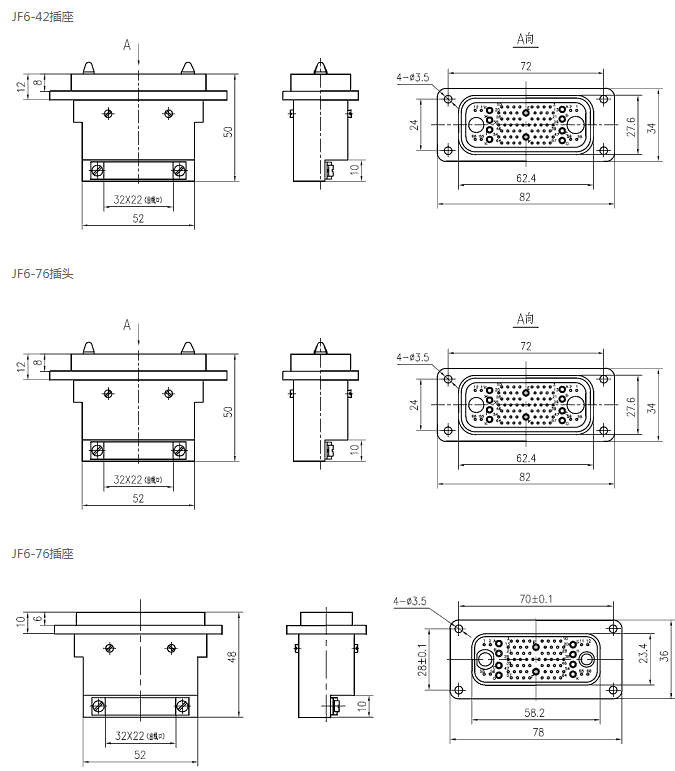

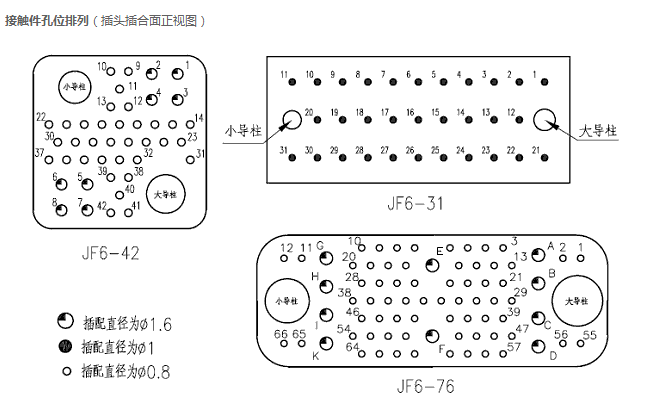

外形及安裝尺寸:

操作方法
安裝:
a） FT-75-JF6-31安裝時,用螺釘將插座安裝在彈體上,使插座上與插頭對接的表面與彈體外表面平齊（允許稍凹進彈體,但不得凸出）。插頭的固定則利用插頭上的四個搭柱。插頭與插座插合,必須有外力作用,以保證插頭與插座在環境外力作用下不會松開。固定插頭的部件必須能與插座一起移動一定的距離,以保證分離功能的實現。
b）FT-75-JF6-42/JF6-76安裝時,用M3的螺釘將插座或插頭分別安裝到各自的安裝面板上。插合時,先確認插頭與插座上的紅色標記成一條直線,對齊插頭與插座的大、小2個導柱、導套，然后再用力將插頭直推入插座,并保證完全插合到位。插合的插頭與插座,必須有外力作用,以保證插頭與插座在環境外力作用下不會松開。
分離:
a） FT-75-JF6-31分離功能的實現。導彈點火后,隨著彈體向前移動,插頭與插座也一起向前移動,在向前移動的同時,利用發射筒上設計好的楔形結構,將插頭與插座相互擠開,達到最后分離。
b） FT-75-JF6-42/JF6-76,在插頭的軸向施加所需的機械力,直接可將插頭與插座分開。
3. FT-75-JF6-42/JF6-76焊線時需拆下電纜罩,焊好后,再將電纜罩裝回殼體,擰緊螺釘,將導線用夾線板夾緊固定。

型號規格
目前已有規格品種如下：FT-75-JF6-31T、FT-75-JF6-31Z、FT-75-JF6A-31T、FT-75-JF6A-31Z、FT-75-JF6-42TJ、FT-75-JF6-42ZK、FT-75-JF6-76TJ、FT-75-JF6-76ZK。
