JF5型脫落電連接器

JF3-256脫落電連接器適用于戰略技術武器系統、航天運載系統級間,以及與地面設備之間的電氣線路連接和自動分離,以及類似需要自動分離的場合。連接方式為手輪式,分離方式為電磁解鎖和機械解鎖,m瞬間強制分離

JF5自動分離脫落連接器
● 連接方式為手輪式
● 分離方式為電磁解鎖和機械解鎖，瞬間強制分離
● 插頭如配置適用的機械手、光學探頭及控制電路,可實現自動插合和自動分離脫落
● 密封式插座具有水密、氣密功能
● 插座插合面可耐瞬時2000℃的高溫火焰
適用范圍
JF5自動分離脫落連接器連接方式為手輪式,分離方式為電磁解鎖和機械解鎖瞬間強制分離。插頭如配置實用的機械手,光學探頭級控制電路,可實現自動插合和自動分離脫落。密封式插座具有水密氣密功能,適用于戰略戰術武器系統、航天運載系統級間,以及與地面設備之間的電氣線路連接和自動分離,以及類似需要自動分離的場合。
使用環境條件
工作溫度: -40℃～85℃
相對濕度: 40±2℃時相對濕度90%～95%
工作氣壓: 7.9×102Pa～5.06×105Pa
正弦振動: 加速度200m/s2
沖 擊: 加速度980m/s2
加 速 度 加速度350m/s2
注：插合時上述3項加速度值減半
淋 雨: 降雨強度5mm/min
屏蔽效果: 在場強5萬伏/米,頻譜范圍小于100MHz
條件下泄漏衰減不小于60dB

主要技術特性:

機械分離力: 50N～200N
電磁分離: DC 27±3V,≤5A（線包阻值6Ω～7Ω）
密封性: 2MPa
機械壽命: 500次
執行標準: Q/Ag1.074-2000《JF5-231脫落電連接器詳細規范》

① 矩形脫落電連接器
② 設計序號
③ 芯數: 231
④ 電連接器類別: TD –電動插頭,Z1-單層插座,ZM-密封插座,Z3-三層密封插座
⑤ 特征類別: A-裝狀態開關，不裝狀態開關不標注

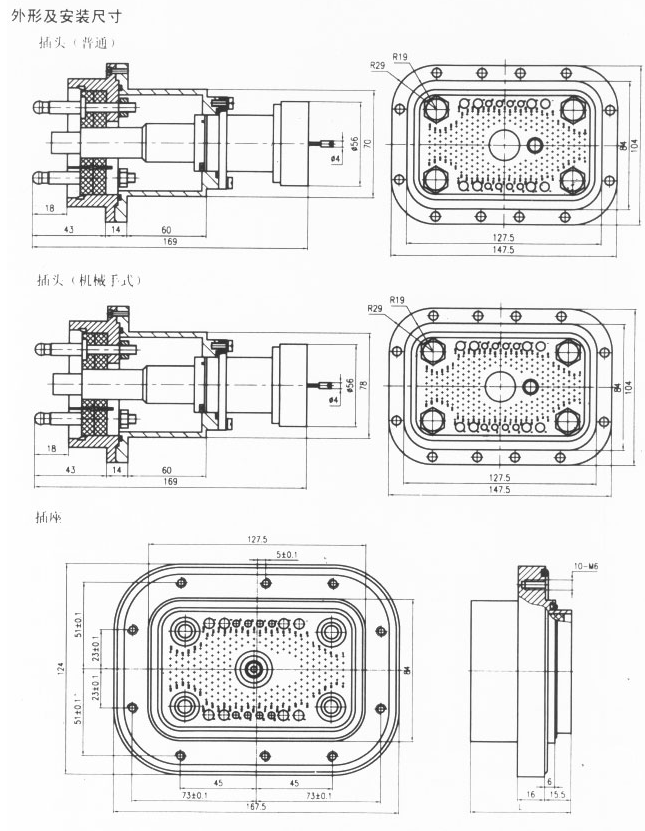

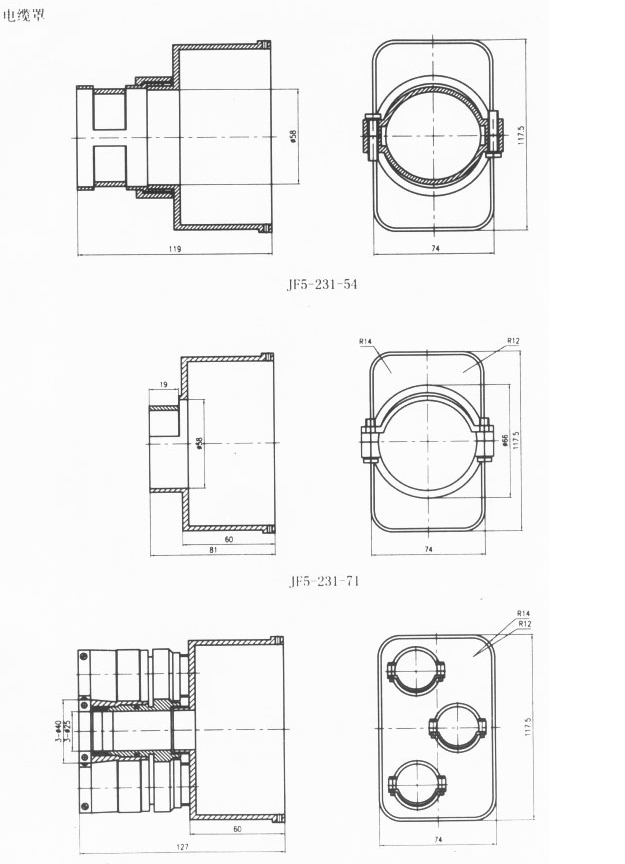

⑥ 電纜罩形式: 1-長單出口電纜罩,2-短單出口電纜罩,3-三出口電纜罩（小編號處出口）,4-三出口電纜罩（大編號處出品）

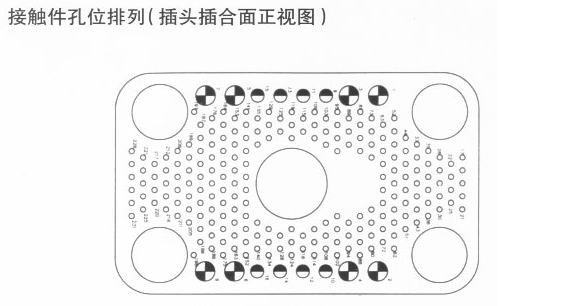

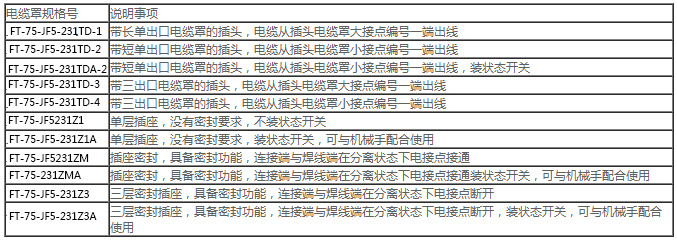

型號規格:
