編號

No.

項目Items

單位Unit

參數Specification

參數Specification

G.652D

G.657A1

1

模場直徑Mode Field Diameter

1310nm

9.2±0.4

9.0±0.4

1550nm

10.4±0.5

10.1±0.5

2

包層直徑Cladding Diameter

μm

124.8±0.7

124.8±0.7

3

包層不圓度Cladding Non-Circularity

%

≤0.7

≤0.7

4

芯/包層同心度誤差Core-Cladding Concentricity Error

μm

≤0.5

≤0.5

5

涂覆層直徑Coating Diameter

μm

245±5

245±5

6

涂覆層不圓度Coating Non-Circularity

%

≤6.0

≤6.0

7

包層/涂覆層同心度誤差Cladding-Coating Concentricity Error

μm

≤12.0

≤12.0

8

光纜截止波長Cable Cutoff Wavelength

nm

λcc≤1260

λcc≤1260

9

衰減系數Attenuation(max.)

1310nm

dB/km

≤0.4

≤0.35

1550nm

dB/km

≤0.3

≤0.21

10

宏彎附加衰減Macro-Bending Loss

1turn×10mm radius @1550nm

dB

/

≤0.75

1turn×10mm radius @1625nm

dB

/

≤1.5

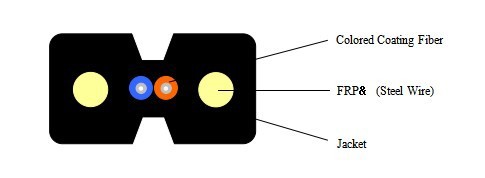

項目 Items

指標 Specifications

光纖芯數 Fiber Count

2

著色涂覆光纖

Colored Coating Fiber

外徑 Dimension

250±15μm

顏色Color

藍 Blue 橙 Orange

護套

Jacket

外徑 Dimension

（2.0±0.1）mm×（3.1±0.1）mm

材料 Material

LSZH或PVC

顏色 Color

黑 Black

加強元件 Strength Member

FRP＆ 鋼絲 (Steel Wire)

項目 Items

單位 Unite

參數值 Specifications

拉伸（長期） Tension（Long Term）

N

100

拉伸（短期） Tension（Short Term）

N

200

壓扁（長期） Crush（Long Term）

N/10cm

1000

壓扁（短期） Crush（Short Term）

N/10cm

2200

最小彎曲半徑（動態） Min. Bend Radius（Dynamic）

mm

30

25

最小彎曲半徑（靜態）Min. Bend Radius（Static）

mm

15

10

工作溫度Operating Temperature

℃

-20～+70

儲存溫度Storage Temperature

℃

-20～+70
