GJYXCH室外雙芯自承式皮線光纜（黑色鋼絲）

GJYXCH室外雙芯自承式皮線光纜（黑色鋼絲）

0.0/5 rating (0 votes)

Description

產品簡述

接入網用碟形引入光纜（室內布線用）是將光通信單元（光纖）處于中心，兩側放置兩根平行非金屬加強件（FRP）或金屬加強構件，最后，擠制黑色或彩色聚氯乙烯（PVC）或低煙無鹵材料（LSZH，低煙，無鹵，阻燃）護套而成。

產品特點

特種耐彎光纖，提供更大的帶寬，增強網絡傳輸性能；
兩根平行FRP或金屬加強件使光纜具有良好的抗壓性能，保護光纖；
光纜結構簡單，重量輕，實用性強；
獨特的凹槽設計，易剝離，方便接續，簡化安裝和維護；
低煙無鹵阻燃聚乙烯護套或阻燃聚氯乙烯護套，環保。
可與多種現場連接器匹配，可現場成端。
皮線光纜因?yàn)槿彳洝⑤p等特點；使得其在接入網中被大量使用；皮線光纜學名：接入網用蝶形引入光纜；由于其形狀呈蝴蝶形狀；所以又有人稱蝶形光纜、8字光纜。

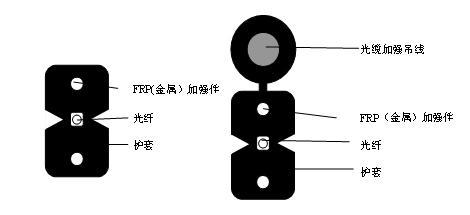

產品結構

普通皮線光纜為標準8字型結構；兩個平行加強芯，中間為光纖；自承式皮線光纜在普通皮線光纜的結構上增加了一根粗鋼絲吊線；總體來說自承式皮線光纜就是多了一根鋼絲而已，其他均未改變；
此種光纜每個廠家的結構都不同。但大體都不是金屬加強芯，以蝶形皮線光纜為例

j

截面外形像蝴蝶，故稱。兩側為皮線內為加強件，中間處為光纖。
1、蝶形光纜分室內、室(內)外兩種，兩者價格差異較大，室外型價格約為室內型價格的2倍，在做具體設計方案時應考慮價格因素，一般情況下，室外仍采用普通光纜(GYTA-G　652D)，室內用室內型蝶形光纜，兩者通過分纖箱或接頭盒過渡
2、蝶形光纜有較小的曲率半徑，重量輕、相對抗折彎性能較好且易固定、在86終端盒內易端接等特點，
3、蝶形入戶光纜有非金屬加強構件、金屬加強構件兩種形式，考慮到防雷、防強電干擾因素，室內應采用非金屬加強構件蝶形光纜。
4、室內型蝶形光纜有1芯、2芯、3芯、4芯等規格，住宅用戶接入蝶形入戶光纜宜選用單芯纜；商務用戶接入蝶形光纜可按2--4芯纜設計。
接法有冷接續和熔接。
冷接續就是通過制備光纖端面將接線子安裝好并以法蘭頭相連接
熔接就不用多說了。

產品應用

用于室內布線，終端用戶直接用纜；
用于建筑物引入光纜；
FTTH中用戶室內布線用。

jj













Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
