電信用DWDM系統光纖放大器
Description

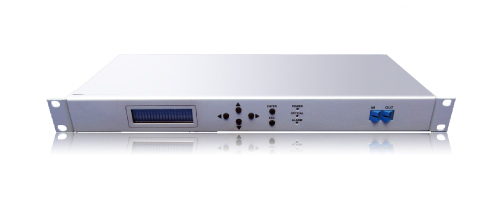

電信用DWDM系統光纖放大器
說明
專業設計的GFF（增益平坦濾波器），配合優秀的光路設計，使平坦度與噪聲都得到最佳的優化。
產品專為數字光纖通信系統設計的光路具有：（1）更低的噪聲指數；（2）高輸出功率功放和低靈敏度的前置放大，極大提升系統鏈路損耗預算；（3）寬輸入功率范圍和輸出功率現場可調，實際工程中兼容性更強。
采用獨創的智能溫控系統，當整機溫度高于45℃時，強力風扇開始工作，溫度低于40℃時，風扇停止。保證系統的熱穩定性與風扇的長壽命。同時，專業的散熱風道設計保證最優的溫度穩定性。
智能化監控與管理系統。完善的的具有RS232，RS485和以太網三種網管接口，且開放的網管接口，保證與任何的網管系統的互聯性。以太網網管兼容國標的SNMP協議。同時網管Agent可以熱插拔，不影響設備運行，方便網管軟件的升級。
雙電源熱插拔備份版本可選。
應用- 前置放大器
- 線路放大器
- 功率放大器
- DWDM 傳輸系統
特點- 低噪聲系數：典型值4.5dB
- 高平坦度:典型值 1dB
- 覆蓋整個C波段:可傳40波或80波
- 完善的網管接口：以太網、RS-485和RS-232
- 網絡接口
- 支持Telnet和國標SNMP網管
- 增益現場、網管可調
- 高精度的AGC和ATC電路
- 高飽和輸出功率
- 可根據客戶要求提供OEM服務
- 所有性能符合BellcoreGR-1312-CORE 要求
環境性能| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
| 工作溫度 | TW | 0 | ------ | 50 | ℃ |
| 存儲溫度 | TS | -40 | ------ | 80 | ℃ |
| 濕度* | ------- | 10 | ------ | 90 | % |
電路特性| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
| 工作電壓* | V | -36 | -48 | -72 | VDC |
| 功耗 | Pc | ------- | ------ | 15 | W |
光路特性| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
| 工作波長* | λc | 1529 | ------ | 1562 | nm |
| 飽和輸出功率* | Posat | ------ | ------ | 20 | dBm |
| 輸入功率** | Pi | -35 | ------ | +6 | dBm |
| 噪聲系數 | NF | ------ | 4.5 | 6 | dB |
| 輸出功率穩定性 | △Po/△G | ------ | ±0.05 | ±0.2 | dB |
| 輸入隔離度 | ISOi | 30 | ------ | ------ | dB |
| 輸出隔離度 | ISOo | 30 | ------ | ------ | dB |
| 輸入泵浦泄露 | PLi | ------ | ------ | -35 | dBm |
| 輸出泵浦泄露 | Plo | ------ | ------ | -45 | dBm |
| 增益平坦度 | GF | ------ | 1.0 | ------ | dB |
| PDG | PDG | ------ | ------ | 0.5 | dB |
** ：預放輸入功率范圍-35 ~ -25dBm;線放輸入功率范圍-25 ~ -10dBm;功放輸入功率 -10 ~ +6dBm
訂購信息| 產品類別 | 應用領域 | 結構 | 工作帶寬 | 功率類型 | 增益 | 電源1 | 電源2 | 接口類型 | OSC | 網管 |
| FTGA | 2 | 1 | 3 | 3 | 20 | 2 | 0 | 3 | 0 | 0 |
| FTGA：常規光纖放大器 | 2電信領域 | 1:1U結構 | 2: R-Band 16波 | 1:Pre | 10:0dB |
1:110VAC | 1:110VAC | 1:SC/UPC |
0：無OSC通道 |
0:None |
| 3:C-Band 40波 | 2:Online | ------ | 2:220VAC | 2:220VAC | 2:SC/UPC |
1：1510nm OSC旁路 |
1:SNMP | |||
| 3:Booster | 32:32dB |
3:110VAC ~220V |
3:110VAC ~220V |
3:SC/UPC |
2：1510nm OSC 中繼 |
|||||
| 4:-48VDC | 4:-48VDC | 4:SC/UPC |
3：1625nm OSC旁路 |
|||||||
| 0:None | 5:SC/UPC |
4：1625nm OSC 中繼 |
||||||||
| 6:SC/UPC |
5：1480nm OSC旁路 |
|||||||||
|
6：1480nm OSC 中繼 |
注：
（1）R-Band 1545~1560nm 100GHz間隔16波；
（2）C-Band 1529~1562nm 100GHz 間隔40波；
（3）若采用50GHz間隔系統波分?jǐn)?shù)翻倍.
定義：
（1）預放Pre-Amplifier：輸入功率 –35~-25dBm；
（2）線放Online-Amplifier：輸入功率 –25~-10dBm;
（3）功放Booster：輸入功率 –10～+6dBm.
