84Mb/s 單模單收光收發一體模塊
Description
84Mb/s 單模單收光收發一體模塊
特點：
● SC/FC/ST或尾纖型光接口，單模單收光模塊
● +3.3V /+5V供電
● 接口電平兼容標準TTL電平和CMOS電平
● 標準1×9管腳封裝,引腳配置與 Multisource 協議兼容
● 接收采用平面結構InGaAsP PIN探測器
Feature：
● SC/FC/ST receptacle optical interface and pigtail optical interface
● Single-mode Receipt fibers optical transceiver
● Standard +3.3V/ or +5V Power Supply
● Standard TTL data output with signal detect indication, compatible with CMOS level
● Standard1×9 package
● Receiver has a planner InGaAsP PIN
應用：
●適用于84Mb/s以下速率的光纖傳輸系統。
參數：Specification
|
參數 Parameter |
條件 Condition |
最小 Min |
典型 Typ |
最大 Max |
|
工作波長 Wavelength （nm） |
1310nm |
1260 |
1310 |
1360 |
|
1550nm |
1530 |
1550 |
1570 |
|
|
電源電壓 Power Supply（V） |
Vcc |
3.135 |
3.3 |
3.465 |
|
4.75 |
5 |
5.25 |
||
|
信號電平 Signal Level |
TTL |
|
0~5.0 |
|
|
LVTTL |
|
0~3.3 |
|
|
|
輸出譜寬 Output Spectral Width |
FP-LD,RMS |
|
|
4 |
|
DFB-LD,-20dB |
|
|
1 |
|
|
接收電流（mA） Current of receiver section |
Vcc=5V |
|
|
6 |
|
Vcc=3.3V |
6 |
極限值
Absolute Maximum Ratings
|
工作溫度 Operating temperature（℃） |
0～＋70 （商業級） Commercial Level |
引線焊接溫度 Lead soldering temperature（℃） |
<260 |
|
-40~+85 （工業級） Industrial Level |
|||
|
儲存溫度 Storage temperature（℃） |
－40～＋85 |
引線焊接時間 Soldering duration（Sec） |
<10 |
管腳定義
Pin Connections
|
管腳 Pin |
管腳名稱 Name |
電平 Level |
說明 Description |
|
1 |
GNDR |
|
接收部分接地腳Signal ground for Receiver |
|
2 |
RD |
TTL/LVTTL |
接收部分數據輸出Dataoutput of receiver section |
|
3 |
NC |
|
不接No connect |
|
4 |
SD |
TTL/LVTTL |
接收部分無光告警。Signal Detect |
|
5 |
VccR |
|
接收部分正電源Powersupplyforreceiver |
|
6 |
VccT |
|
不接No connect |
|
7 |
NC |
|
不接No connect |
|
8 |
TD |
TTL/LVTTL |
不接No connect |
|
9 |
GNDT |
|
不接No connect |

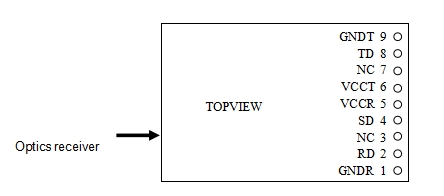

頂視圖 Topview

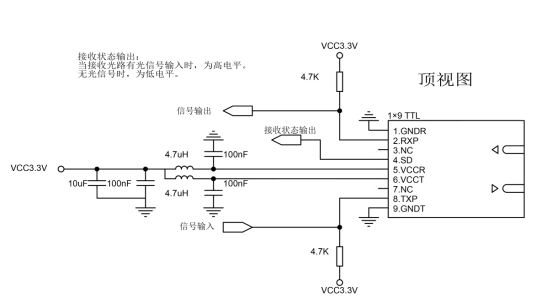

接口電路 Interface Circuit

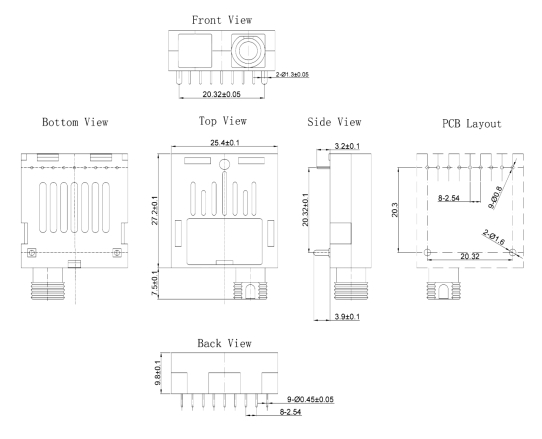

外形尺寸及接口定義
Dimension and optical interface

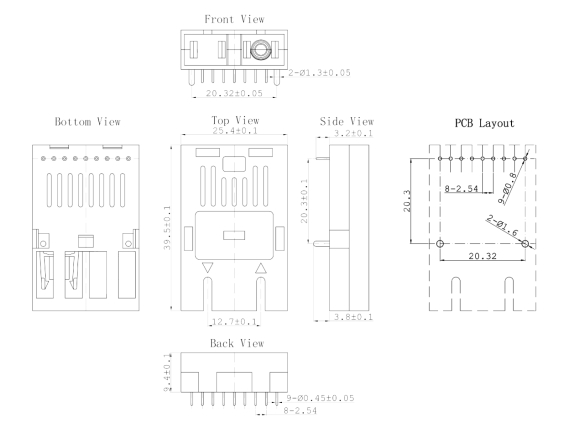

單模單收SC型接口
Receipt fiber SC optical interface
單模單收 FC 型接口（工業級）
Receipt fiber FC optical interface

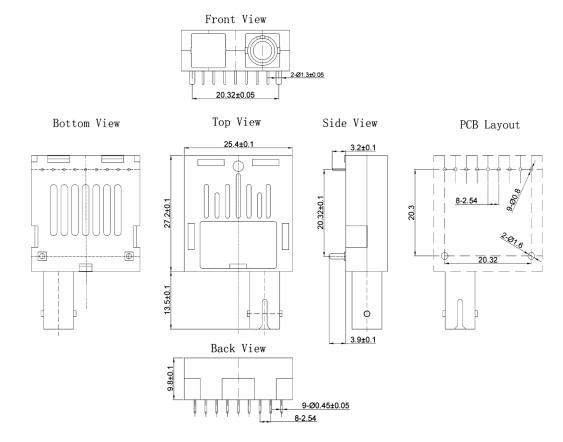

單模單收ST型接口（工業級）
Receipt fiber ST optical interface
選型Ordering information
|
型號Part Number |
產品描述Product Description |
型號中”xx”可選配參數 |
|
FTTR-R13L3-20-xx-GC |
1*9 84M SM RX1310nm 20KMTTL，0℃~+70℃ |
3S: 3.3V-SC 接頭； 3F: 3.3V-FC 接頭； 3T: 3.3V-ST 接頭； 5S: 5V-SC 接頭； 5F: 5V-FC 接頭； 5T: 5V-ST 接頭； |
|
FTTR-R13L3-40-xx-GC |
1*9 84M SM RX1310nm 40KM TTL ，0℃~+70℃ |
|
|
FTTR-R13L3-60-xx-GC |
1*9 84M SM RX1310nm 60KM TTL ，0℃~+70℃ |
|
|
FTTR-R13L3-80-xx-GC |
1*9 84M SM RX1550nm 80KM TTL ，0℃~+70℃ |
|
|
FTTR-R13L3-H0-xx-GC |
1*9 84M SM RX1550nm 100KM TTL ，0℃~+70℃ |
|
|
FTTR-R13L3-20I-xx-GC |
1*9 84M SM RX1310nm 20KMTTL，-40℃~+85℃ |
|
|
FTTR-R13L3-40I-xx-GC |
1*9 84M SM RX1310nm 40KM TTL ， -40℃~+85℃ |
|
|
FTTR-R13L3-60I-xx-GC |
1*9 84M SM RX1310nm 60KM TTL ，-40℃~+85℃ |
|
|
FTTR-R13L3-80I-xx-GC |
1*9 84M SM RX1550nm 80KM TTL ，-40℃~+85℃ |
|
|
FTTR-R13L3-H0I-xx-GC |
1*9 84M SM RX1550nm 100KM TTL ，-40℃~+85℃ |
備注：“GC”，表示全國產。
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
