0-10Mb/s 單模單收光收發一體模塊

0-10Mb/s 單模單收光收發一體模塊

0.0/5 rating (0 votes)

Description

0-10Mb/s 單模單收光收發一體模塊

特性：
● SC/FC/ST或尾纖型光接口，單模單收光模塊
● +3.3V /+5V供電
● 接口電平兼容標準TTL電平和CMOS電平
● 標準1×9管腳封裝
● 極低功耗設計，滿足特殊要求
● 傳輸速率低至直流，上限速率可選，最高可達10Mb/s
Feature：
● SC/FC/ST receptacle optical interface and pigtail optical interface
● Single-mode Receipt fibers optical transceiver
● Standard +3.3V/ or +5V Power Supply
● Standard TTL data output with signal detect indication, compatible with CMOS level
● Standard1×9 package
● Super low power consumption, applied to some special requirement
● Optional transmission bit rate with down to 0bps and up to 100Mb/s

參數：Specification

參數

Parameter

條件

Condition

最小

Min

典型

Typ

最大

Max

工作波長Wavelength （nm）

1310nm

1270

1310

1360

電源電壓

Power Supply（V）

Vcc

3.135

3.3

3.465

4.75

5

5.25

信號電平

Signal Level

TTL

0~4.0

LVTTL

0~3.0

接收電流（mA）

Current of receiver section

Vcc=5V

6

Vcc=3.3V

6

極限值
Absolute Maximum Ratings

工作溫度

Operating temperature（℃）

0～＋70 （商業級）

Commercial Level

引線焊接溫度

Lead soldering temperature（℃）

<260

-40~+85 （工業級）

Industrial Level

儲存溫度

Storage temperature（℃）

－40～＋85

引線焊接時間

Soldering duration（Sec）

<10

管腳定義
Pin Connections

管腳

Pin

管腳名稱

Name

電平

Level

說明

Description

1

GNDR

接收部分接地腳Signal ground for Receiver

2

RD

TTL/LVTTL

接收部分?jǐn)?shù)據輸出Dataoutput of receiver section

3

NC

不接No connect

4

SD

TTL/LVTTL

接收部分無光告警。Signal Detect

5

VccR

接收部分正電源Powersupplyforreceiver

6

VccT

不接No connect

7

NC

不接No connect

8

TD

TTL/LVTTL

不接No connect

9

GNDT

不接No connect

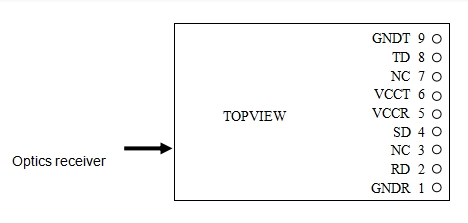

頂視圖 Topview2.22 8

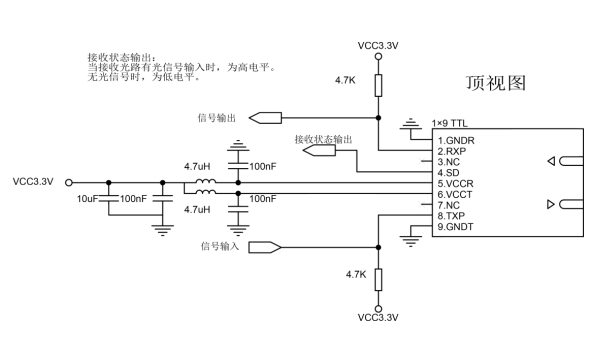

接口電路 Interface Circuit2.22 8外形尺寸及接口定義

Dimension and optical interface

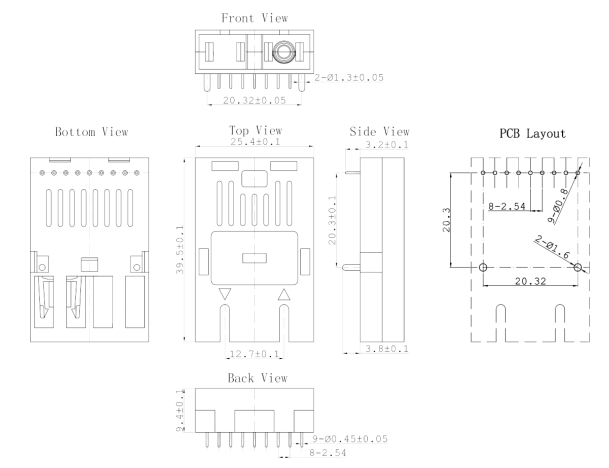

單模單收SC型接口
Receipt fiber SC optical interface2.22 8

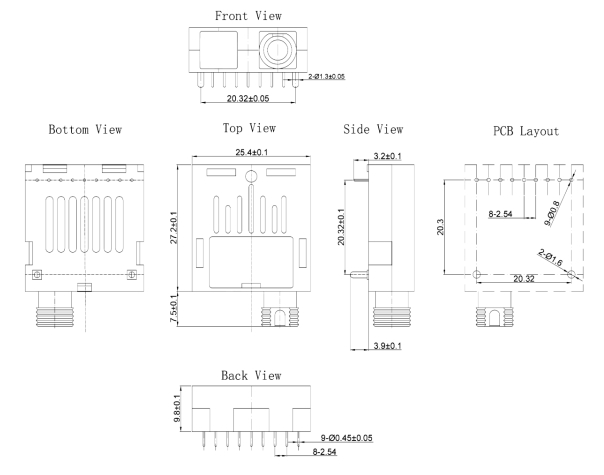

單模單收 FC 型接口（工業級）
Receipt fiber FC optical interface2.22 8

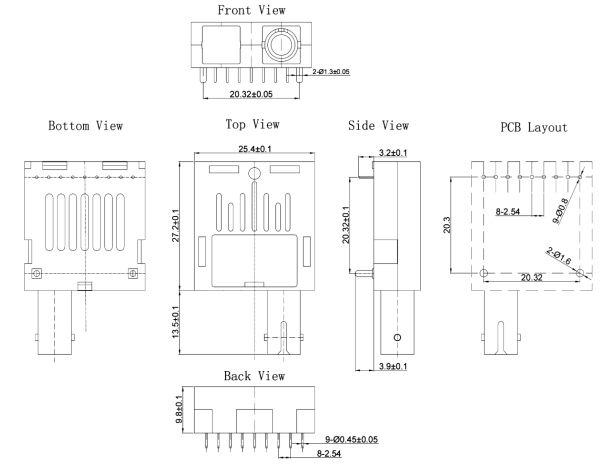

單模單收ST型接口（工業級）
Receipt fiber ST optical interface
2.22 8

選型Ordering information

型號Part Number

產品描述Product Description

型號中”xx”可選配參數

FTTR-R13L2-20-xx-GC

1*9 10MSMRX1310Nnm 20KMTTL， 0℃~+70℃

3S: 3.3V-SC 接頭；

3F: 3.3V-FC 接頭；

3T: 3.3V-ST 接頭；

5S: 5V-SC 接頭；

5F: 5V-FC 接頭；

5T: 5V-ST 接頭；

FTTR-R13L2-20I-xx-GC

1*9 10MSMRX1310Nnm 20KMTTL，-40~85℃

備注：“GC”，表示全國產。













Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
