10Gb/s SFP+ 1310nm 40km 光模塊

產品描述
FTCS-131X-40Dxx-GC光模塊設計用于單模光纖上最遠40km的萬兆以太網鏈路。該模塊由高度集成的光學子組件中的1310nm DFB激光器、PIN和前置放大器組成。根據SFF-8472的規定，數字診斷功能可通過雙線串行接口實現。
FTCS-131X-40Dxx-GC光模塊提供獨特的增強型數字診斷監控接口，允許實時訪問設備運行參數，如光模塊溫度、激光偏置電流、發射光功率、接收光功率和光模塊電源電壓。它還定義了一個復雜的警報和警告標志系統，當特定操作參數超出工廠設定的正常范圍時，該系統會向最終用戶發出警報。
SFP+ MSA在EEPROM中定義了一個256字節的存儲器映射，可通過8位地址1010000X (A0h)的雙線式串行接口進行訪問。數字診斷監控接口使用8位地址1010001X (A2h ),因此最初定義的串行ID存儲器映射保持不變。

特征
● 高達11.3 GB/s的數據鏈路
● 1310nm DFB發射器和PIN接收器
● 在9/125米SMF上最遠可達40km
● 熱插拔SFP+尺寸
● 雙工LC/UPC型可插拔光接口
● 符合RoHS-10標準且無鉛
● 支持數字監控接口
● +3.3V單電源
● 符合SFF+MSA和SFF-8472標準
● 金屬外殼，用于降低電磁干擾
● 滿足ESD要求，耐8KV直接接觸電壓
● 外殼工作溫度
      商業:0至+70℃
      擴展:-10至+80℃
      工業:-40至+85℃

應用程序
● 10GBASE-ER/EW和10G以太網
● SDH STM64
● 其他光鏈路

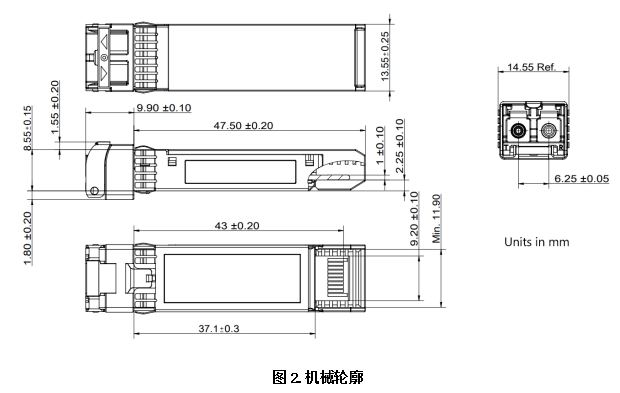

機械尺寸
訂購信息

本產品為SFP全國產光模塊系列，僅展示部分參數，如有需要，請聯系我們。

Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
