重點介紹光纖準直器件的技術關鍵

5.0/5 rating 1 vote

Description

光纖準直器自聚焦透鏡將光纖的出射光變?yōu)槠叫泄馊鐖D1所示。其中F為光纖，其出光端與透鏡點而的距離L0是由透鏡長度Z0決定的，實際上，Z0需取值為小于或等于四分之一節距，如0.23P或0.24P，而L0則應保證光纖端面點上時，經透鏡準直后的光線為與光軸平行光束，而當點光源處于透鏡焦平面但距焦點有一定偏高時，出射光線雖仍為平行光束，但它與光軸有一夾角0，對比，一系列典型值的計算結果列于表1（GRIN參數√A=0.318\n0=1.595\z0=0.25P,光波長=λ=1300nm）

 由此計算可知，光纖的出射光經自聚焦透鏡準直后不會是絕對的平行光，只能是近似平行光，原因是光纖芯經有一定大小而并非理想的點光源，對于多模光，其準直光線束的半錐角極限值為0.73°，單模光纖的此值為0.15°.本文中將以此“半錐角”來衡量準直器作的平行度。

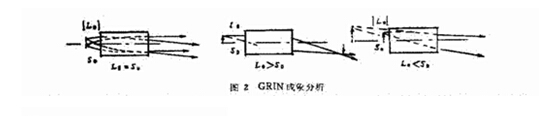

實際準直器件中的光纖與自聚焦透鏡耦合是難以避免不完善的，不完善可分為兩種類型，一種是光纖端面不在透鏡焦平面上，另一種是光纖軸與透鏡軸不平行，第一種不完善耦合直接影響準直光的平行度，即按照成象理論，當物距L0等與焦位參數 時，象距L-00,相當于在無窮遠處成象，當L0＞S0時，L＞0，放大率m＜0，相當于在透鏡出射端一方成倒立實象，當L0＜S0時，L＜0，m＞0,在透鏡入射端一方成正立虛象，三種成象情況示與圖2，
bffyq 12
顯然，只有L0=S0最佳耦合情況。
 第二種不完善耦合，即光纖與透鏡軸有傾斜時，雖然不影響出射光的平行度，但使出射光束的軸線與透鏡軸線產生一定偏離。如圖3所示。
bffyq 13
 通過上面分析可知，光纖與自聚焦透鏡耦合結構成優良準直器件的技術關鍵有兩個，第一是光纖端面與透鏡焦平面的對準精度，不妨稱之為“對焦精度”。當然這里面包含對光纖端面的質量要求。不過，光纖端面對其軸的微小傾斜可以等效為第二種不完善耦合情況，第二個技術關鍵是光纖軸與透鏡軸的同軸度，其中尤以光纖末端之芯區與透鏡入射端是否同心為重要。
