SNAP12四路并行光收發一體模塊

SNAP12四路并行光收發一體模塊

0.0/5 rating (0 votes)

Description

功能概述
● 4路發送、4路接收并行光纖通道
● 850nm VCSEL/PD陣列技術
● 高速數據差分信號I/O口兼容CML/LVDS/PECL電平
● 50um多模扁帶光纖
● 3.3V單電源供電
● 寬工作溫度：-40℃～+85℃
● 緊湊的結構設計, 高密度高容量

適用范圍
主要應用于支持甚短距離的高速數據通信連接、服務器與存儲器陣列的互連、4通道高速串行數據流。

主要性能指標

傳輸速率(Gbps) 4*3.125 4*6.25 4*10.3125
輸出光功率(dBm) ≥-5 ≥-5 ≥-5
消光比(dB) ≥5 ≥4 ≥3
接收靈敏度(dBm) ≤-14 ≤-12 ≤-10
中心波長 850
電源電壓(V) DC +3.3
光接口類型 MPO插拔型
電接口類型 MEG-Array 10x10
工作溫度(℃) -40～+85

訂購信息

型號 傳輸速率 工作溫度
FT-850M03GQ 4*3.125Gbps -40℃～+85℃
FT-850M06GQ 4*6.25Gbps -40℃～+85℃
FT-850M10GQ 4*10.3125Gbps -40℃～+85℃

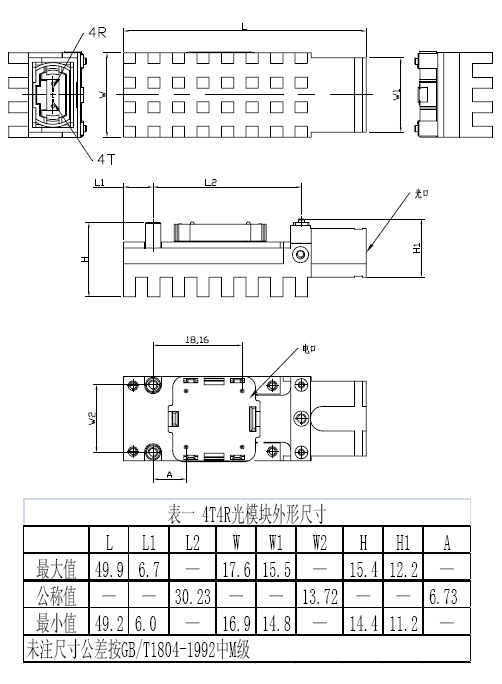

 結構尺寸圖

29a
注：單位為毫米，未做標示的公差為±0.1mm。











Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
