25Gb/s SFP28 CWDM 40km 光模塊(中文版)

產品描述
F-tone Networks的FTCS-C3325G-40Dxx 25Gb/s SFP28光模塊由五個部分組成：LD驅動器、限幅放大器、數字診斷監視器、CWDM DFB激光器和APD光電探測器。模塊數據鏈路長達20km，采用9/125um單模光纖。
模塊光學連接為雙工LC，應與SFP+28Gbps兼容，并向后兼容傳統10G SFP+可插拔。SFP28 CWDM LR模塊是一個雙向設備，在同一物理封裝中具有發射器和接收器以及控制管理接口（2線接口）。2線接口用于串行ID、數字診斷和模塊控制功能。
發射器將25Gbit/s串行PECL或CML電數據轉換為符合25GBASE-LR標準的串行光學數據。提供了開放集電極兼容的傳輸禁用（TxDis）。邏輯“1”或該引腳上沒有連接將禁止激光器傳輸。此引腳上的邏輯“0”提供正常操作。變送器具有內部自動功率控制回路（APC），以確保在電源電壓和溫度變化期間輸出恒定的光功率。提供了一個與集電極開路兼容的傳輸故障（TxFault）。TXFault是模塊輸出觸點，當該觸點為高電平時，表示模塊變送器已檢測到與激光操作或安全相關的故障狀況。TXFault輸出觸點為開路漏極/集電極，應使用4.7-10 kΩ范圍內的電阻器將其拉至主機中的VccHost。TXDisable是一個模塊輸入觸點。當TX_Disable被斷言為高電平或保持開路時，SFP28模塊變送器輸出應關閉。該觸點應通過4.7 kΩ至10 kΩ的電阻器拉高至VccT
接收器將25Gbit/s的串行光學數據轉換為串行PECL/CML電數據。提供了集電極開路兼容的信號損耗。RxLOS當為高時表示光信號電平低于相關標準中規定的電平。RxLOS觸點為開路漏極/集電極輸出，應通過4.7-10 kΩ范圍內的電阻器或有源終端將其拉至主機中的VccHost。建議對發射機和接收機進行電源濾波。RxLOS信號旨在作為安裝SFP28的系統的接收信號強度低于指定范圍的初步指示。這種指示通常指向未安裝的電纜、斷裂的電纜，或電纜遠端的禁用、故障或斷電變送器。

產品特征
● 高達25.78Gb/s的數據鏈路
● CWDM DFB激光器和APD接收機
● 9/125um SMF上可達40km
● 熱插拔SFP占地面積
● 支持?jǐn)?shù)字監控接口
● 1級激光安全認證
● 經濟高效的SFP28解決方案，實現更高的端口密度和更大的帶寬
● 符合RoHS-10標準且無鉛
● 單路+3.3V電源
● 用于管理規范的2線接口，符合SFF-8472用于光學光模塊的數字診斷監測接口
● 全金屬外殼提供卓越的EMI性能
● 外殼工作溫度
       商業級：0~+70℃
       拓展：-10～+80℃
      工業級：-40～+85℃

產品應用
● 高速存儲區域網絡
● 計算機集群交叉連接
● 自定義高速數據管道
● 機架間連接

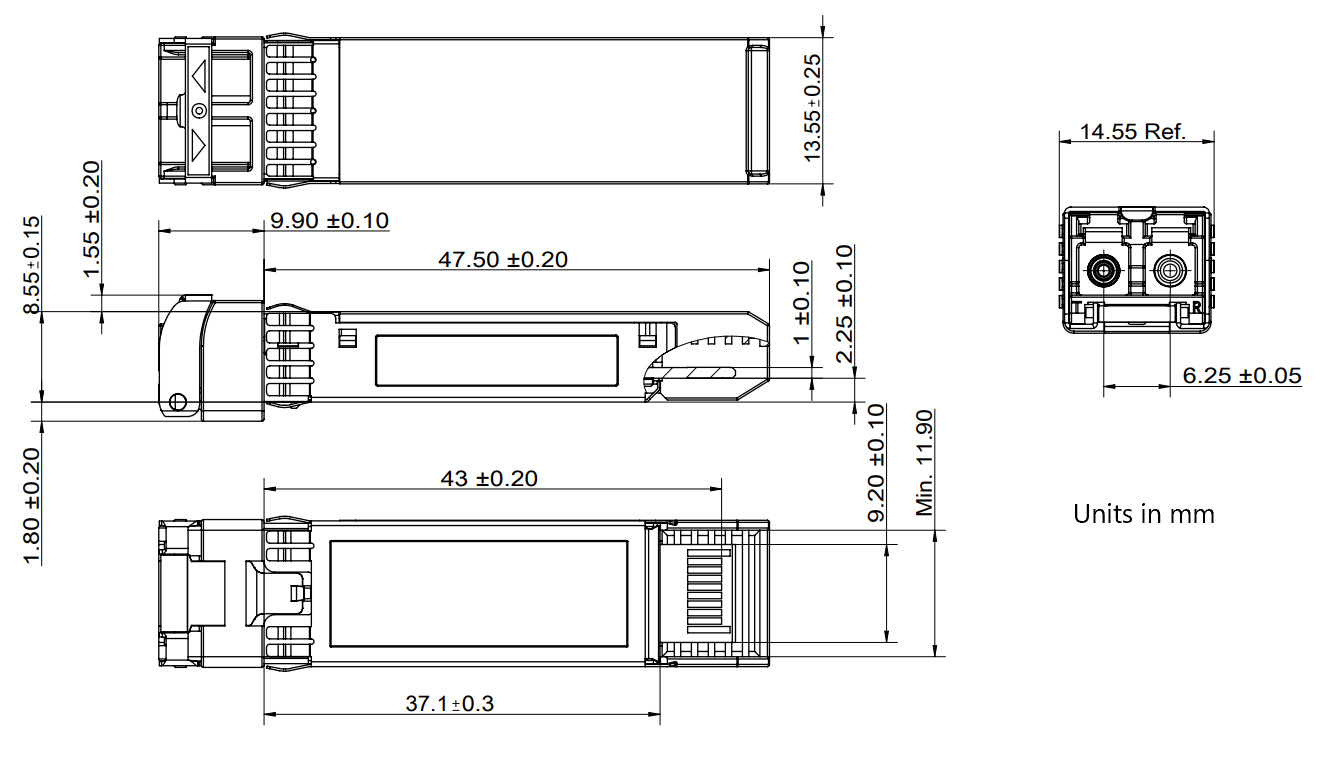

產品尺寸
產品描述

北億纖通 | F-tone Networks

企業郵箱：sales@f-tone.com
企業網站：www.f-tone.com
企業網站：mpgyk.cn
企業電話：028-85255257
企業傳真：028-85977702

注：本產品有全國產化型號可選
本產品為SFP CWDM系列光模塊，如有需要，請聯系我們。
