OPA10模塊式EDFA
Description
OPA10模塊式EDFA
1 性能指標
光學性能指標
表1：光學性能指標
|
參數指標 |
最小值 |
典型值 |
最大值 |
單位 |
|
工作波長范圍 |
nm |
- |
1550 |
- |
|
工作波長類型 |
|
單波長 |
||
|
輸入光功率范圍 |
dBm |
-20 |
-10 |
0 |
|
輸出光功率范圍 |
dBm |
0 |
10 |
10 |
|
噪聲系數@1550nm，Pin=-10dBm，Pout=10dBm |
dB |
- |
- |
5.5 |
|
偏振相關增益 |
dB |
- |
- |
0.5 |
|
偏振模色散 |
ps |
- |
- |
0.5 |
|
輸入輸出回波損耗 |
dB |
45 |
- |
- |
|
控制模式 |
APC，ACC |
|||
注：雙向EDFA，不要隔離器，無 無光關泵功能
2.工作環境
表2：工作環境
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
備注 |
|
工作溫度范圍 |
-20 |
+25 |
+60 |
℃ |
|
|
儲存溫度范圍 |
-40 |
- |
85 |
℃ |
|
|
相對濕度 |
5 |
- |
90 |
% |
|
電源規格
表3：電源規格
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
|
供電電壓 |
+4.75 |
+5 |
+5.25 |
V |
|
總功耗 |
- |
10 |
15 |
W |
4.連接器類型
通信接口類型：26PIN
RS232通信接口及管腳定義
表4：管腳定義
|
管腳號 |
名稱 |
屬性 |
電平類型 |
功能描述 |
|
1 |
VCC_3.3V |
P |
|
3.3V供電電源 |
|
2 |
VCC_3.3V |
P |
|
3.3V供電電源 |
|
3 |
GND |
P |
|
電源地 |
|
4 |
GND |
P |
|
電源地 |
|
5 |
NC |
F |
|
保留 |
|
6 |
NC |
F |
|
保留 |
|
7 |
NC |
F |
|
保留 |
|
8 |
NC |
F |
|
保留 |
|
9 |
Output_Alarm |
O |
LVTTL |
輸出光功率告警 |
|
10 |
Input_Alarm |
O |
LVTTL |
輸入光功率告警 |
|
11 |
PumpTem_Alarm |
O |
LVTTL |
泵浦溫度告警 |
|
12 |
Pump_CurrentAlarm |
O |
LVTTL |
泵浦電流告警 |
|
13 |
NC |
F |
|
保留 |
|
14 |
ModuleTem_Alarm |
O |
LVTTL |
模塊溫度告警 |
|
15 |
NC |
F |
|
保留 |
|
16 |
NC |
F |
|
保留 |
|
17 |
NC |
F |
|
保留 |
|
18 |
Reset |
I |
|
外部復位輸入 |
|
19 |
GND |
P |
|
電源地 |
|
20 |
GND |
P |
|
電源地 |
|
21 |
RXD |
I |
RS232 |
串行數據輸入 |
|
22 |
TXD |
O |
RS232 |
串行數據輸出 |
|
23 |
GND |
P |
|
電源地 |
|
24 |
GND |
P |
|
電源地 |
|
25 |
VCC_3.3V |
P |
|
3.3V供電電源 |
|
26 |
VCC_3.3V |
P |
|
3.3V供電電源 |
Note1: P：電源；I：輸入；O：輸出；F：懸空。
Note2: 全部的輸出告警引腳都為低電平的時候有告警信息。
Note3: 外部復位輸入為低電平有效。
5.機械尺寸及尾纖

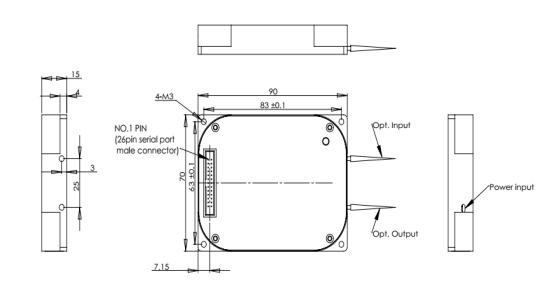

機械尺寸
圖1：機械尺寸
90*70*15mm
尾纖
表5：尾纖類型
|
Items |
Specifications |
|
光纖類型 |
SMF-28e 900um 套管 |
|
輸入尾纖長度(不含頭) |
520+/-10mm |
|
輸出尾纖長度(不含頭) |
520+/-10mm |
|
光纖顏色 |
white |
|
連接頭類型 |
FC/APC |
型號：FT-63-EDFA-M3-C1-N-10dBm-09SM-0.52m-FC/APC
注：本產品有全國產化型號可選
本產品為FT-63系列，僅展示部分參數，如有需要，請聯系我們。
