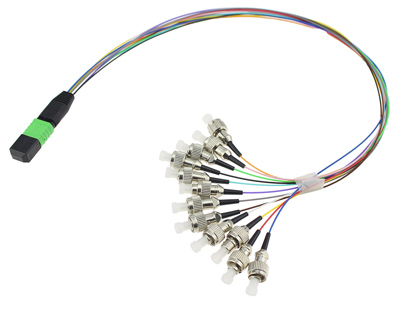

MPO/MTP直接扇出光纜組件
Description
MPO/MTP直接扇出光纜組件是應用在即插使用型的MPO轉接模塊盒中。該產品結構是在12色0.9光纜上組裝MPO / MTP 連接器和LC, SC, FC等單芯連接器。
MPO / MTP直接扇出跳線
概述
MPO / MTP直接扇出光纜組件是應用在即插使用型的MPO轉接模塊盒中。該產品結構是在12色0.9光纜上組裝MPO / MTP 連接器和LC, SC, FC等單芯連接器。北億纖通（F-tone）能為客戶提供配套的即插使用型MPO模塊和各類模塊插拔面板的布線解決方案。有8/12/24芯單模和多模光纜可選用，如普通G652D / G657A1 / G657A2單模光纜，多模62.5/125, 10G OM2 / OM3 / OM4，或者抗彎高性能的10G多模光纜等。
1. 產品特點
- 單芯普通連接器可選用LC, SC, FC, E2000等
- 產品一端為MPO / MTP連接器，另一端為普通單芯連接器
- 可選8/12/24芯MPO / MTP連接器
- 采用0.9mm松套管光纖銜接MPO/MTP 連接頭及普通連接頭
- MPO/MTP 端帶導針或不帶導針可供選擇
- 普通連接頭端FC、LC、SC等連接頭可供選擇
- 單模（9/125）、多模（50/125、62.5/125）、10G光纜可供選擇
- 8芯/12芯/24芯光纖可供選擇
- 方便安裝，12色0.9松套管符合TIA-568C標準，也可選擇2.0套管
- 12色0.9扇出光纜的極性可依據TIA-568C的各種極性來組裝交付
- 符合Telcordia GR-1435-CORE, GR-326-CORE, RoHS
2. 產品應用場景
- 應用在即插使用型MPO轉接模塊盒中.
- 通信和有線電視網絡
- 高密度光纖線路管理
- 可安裝于1U小機箱內
- 高密度光纖設備
- 數據中心
- 可應用于LAN/WAN 局域網/廣域網用戶端
3. 產品標準
- Telcordia GR-1435-CORE
- 符合RoHS
4. 產品規格
MTP / MPO 端:
|
類型 |
單模 (APC 研磨) |
單模 （PC 研磨） |
多模 (PC 研磨) |
|||
|
纖芯數量 |
4，8，12, 24 等 |
4，8，12, 24 等 |
4，8，12, 24 等 |
|||
|
光纖類型 |
G652D、G657A1 等 |
G652D、G657A1 等 |
OM1、OM2、OM3 等 |
|||
|
插入損耗 |
低損耗型 |
標準型 |
低損耗型 |
標準型 |
低損耗型 |
標準型 |
|
≤0.35 dB |
≤0.70 dB |
≤0.35 dB |
≤0.70 dB |
≤0.35dB |
≤0.50dB |
|
|
回波損耗 |
≥55 dB |
≥45 dB |
≥20 dB |
|||
|
重復性 |
≥200 次 |
≥200 次 |
≥200 次 |
|||
|
工作溫度 |
-40℃ ~ +80℃ |
-40℃~ +80℃ |
-40℃ ~ +80℃ |
|||
|
測試波段 |
1310nm |
1310nm |
850nm |
|||
普通連接頭端：
|
類型 |
單模 |
多模 |
|
|
光纖類型 |
G652D、G657A1 等 |
OM1、OM2、OM3 等 |
|
|
插入損耗 |
UPC |
APC |
UPC |
|
≤0.30 dB |
≤0.30 dB |
≤0.30dB |
|
|
插損典型值 |
0.2 dB |
0.2 dB |
0.2 dB |
|
回波損耗 |
≥50 dB |
≥55 dB |
≥25 dB |
|
重復性 |
≥500 times |
≥500 times |
|
|
工作溫度 |
-40℃ ~ +80℃ |
-40℃ ~ +80℃ |
|
|
測試波段 |
1310nm |
850nm |
|
