數控中心專用MPO/MTP 萬兆12芯OM3帶狀多模低損光纖跳線

數控中心專用MPO/MTP 萬兆12芯OM3帶狀多模低損光纖跳線

0.0/5 rating (0 votes)

Description

MPO光纖跳線的概念

MPO光纖跳線是指MPO連接器與光纖光纜加工后可生產出各種形式的光纖跳線。MPO跳線可以有2~12芯設計，最多可以是24芯，目前使用最多的是12芯的MPO連接器。MPO連接器的緊湊設計，使MPO跳線芯數多，體積小。MPO光纖跳線被廣泛應用于在布線過程中需要高密度集成光纖線路環境中、FTTX及40/100GSFP、SFP+等收發模塊或設備內外部的連接應用。

MPO光纖跳線的發展背景

為了滿足高速大容量光通信系統的高密度和高效率的光纜銜接需求，MPO光纖跳線被研發出來出現在市場上。

作為一種新技術，MPO光纖系統的高端拾取密度能夠增加光纖的數目和光纖銜接器的應用，不再僅僅12芯或24芯，也許是72芯。MTP / MPO高密度布線系統是將高密度光纖跳線與工廠的帶狀光纜，在現場完成端接、測試和裝備，即插即用，贊同迅速配置，是用戶數據中心在陸續增加高容量接線的背景下，滿夠數據中心需求的理想處理方案。它具有安裝簡單、施工速度快、設計緊湊、精度高、即插即用等特色。

MPO光纖跳線的常見類型

MPO光纖跳線按應用分為MPO主干光纖跳線和MPO分支光纖跳線。MPO主干光纖跳線作為MTP/MPO模塊的永久性連接，它們可以靈活地改變在光纖面板的連接形式。MPO分支光纖跳線提供一個過渡，在多光纖跳線到單根光纖跳線或雙工連接器之間。這些光纖跳線為需要100G模塊，包括CFP 、CFP2和CFP4系列的所有的網絡和設備，提供各種應用。 MPO光纖跳線按連接類型分為轉接型與非轉接型，轉接MPO光纖跳線的種類繁多，有帶狀MPO光纖跳線、束狀MPO光纖跳線，通過分支器（圓形或方形）扇出的MPO光纖跳線，一般可以轉接出2~24芯0.9或2.0光纜分支，連接頭類型由客戶指定，可選FC、LC、SC以及ST等類型，各種形式的MPO光纖跳線產品，皆符合Telcordia-GR-326、IEC標準及Rohs要求。

MPO光纖跳線的參數規格

1、適用連接器類型 MPO端：MPO或MTP；分支端連接器：FC、LC、SC、ST（客戶選擇）
2、 光纖類型 單模和多模（PC）
3、工作波長范圍 1250~1650nm 850nm,1300nm
4、測試波長 1310nm,1550nm 850nm,1300nm
5、端面研磨類型 MPO:APC；分支端連接器:UPC或APC MPO:PC；分支端連接器:UPC或APC
6、插入損耗IL MPO:典型值≤0.50dB，最大值≤0.70dB
7、分支端連接器：典型值≤0.20dB，最大值≤0.30dB
8、MPO:典型值≤0.40dB，最大值≤0.50dB
9、分支端連接器：典型值≤0.20dB，最大值≤0.30dB
10、回波損耗RL MPO:APC≥50dB
11、分支端連接器：UPC≥50dB,APC≥60dB 分支端連接器：≥35dB
12、適用光纜類型 MPO端：帶狀光纜、束狀光纜；分支端連接器：2.0或0.9mm松套管扇出
13、可重復性 ≤0.10dB
14、可交換性 ≤0.20dB
15、耐久性 MPO：插拔500次，典型變化值≤0.20dB
16、分支端連接器：插拔1000次，典型變化值≤0.20dB
17、豎直拉力 ≥120N(0.9mm光纜除外)或客戶要求
18、工作溫度 -20℃to+70℃
19、存儲溫度 -40℃to+85℃

MPO光纖跳線的優勢

1、提供12至144芯光纖連接
2、 采用4、8、12、24芯MPO連接器，小型化最大限度減少故障并減少布線空間
3、可平滑的從10G升級到40G、100G網絡傳輸，并支持100G傳輸?shù)臅r延指標
4、可根據用戶不同配置要求，選用多模OM3、OM4及單模G652D、G657A2等多種光纖規格
5、采用圓形、小外徑特殊結構的新型光纜，實現了更小的主干光纜彎曲半徑，使存放和敷設方便快速
6、采用防塵、抗壓、抗拉的兩端保護套管，能有效保護光纜及光纖連接器在運輸及安裝過程中不受損壞

MPO光纖跳線的線序類型

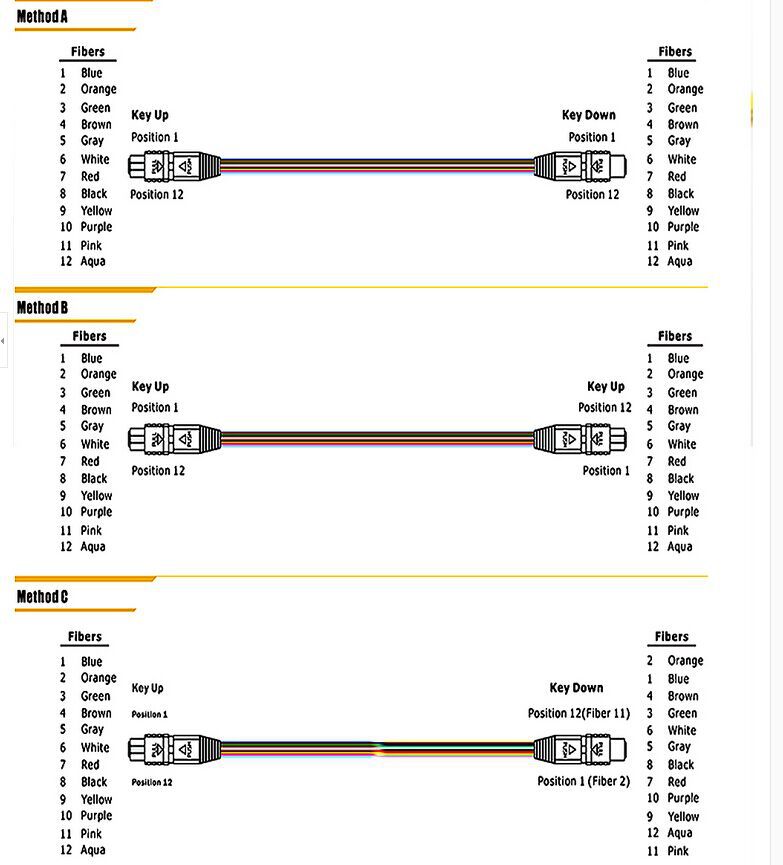

TIA標準為MTP光纖跳線規定了三種極性，分別是直通型（Type A）、交叉型（Type B）和線對交叉型（Type C），不同極性的MTP光纖跳線適合不同的應用。

36

24芯MPO VS 12芯MPO光纖系統

1、24芯MPO光纖系統可以實現10G、40G和100G的無縫升級。40G光纖以太網需要用到8芯光纖傳輸，一條12芯的MPO光纜升級40G，將會有4芯被浪費，而24芯MPO光纜升級40G可以正好1：3的配置，沒有光纖被浪費。

2、24芯MPO光纖系統可以支持連接100G的光纖模塊，目前設備廠商沒有提供12芯MPO 的100G的光纖模塊。

3、 24芯MPO光纜可以比12芯MPO光纜有更小的空間占用。

MPO光纖跳線的應用

1、企業的不同樓宇之間局域網布線
2、 光有源設備中光鏈路互連
3、通信基站內布線，配線箱內布線
4、居民小區，工業園機房，商業大樓機房內光信號連接
5、樓宇密集布線系統
6、光纖通信系統，有線電視網，電信網絡 5、樓宇密集布線系統
7、局域網(LANs) 、廣域網 (WANs)、FTTx
8、企業的不同樓宇之間局域網布線
9、光有源設備中光鏈路互連
10、通信基站內布線， 配線箱 內布線
11、居民小區，工業園機房，商業大樓機房內光信號連接
12、樓宇密集布線系統
13、光纖通信系統， 有線電視網，電信網絡
14、局域網 (LANs) 、廣域網 (WANs) 、 FTTx







Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
