機架式配線板
F-tone Networks 可提供 3 種完整的增值光纜管理解決方案,以最大限度提高網絡布線系統的性能和保護。這些外殼分別對應于支持直接拼接與打補的光纜管理,以及對簡易插頭 MTP/MPO 到 LC 光纖盒模塊進行管理和容納。
通過提供模塊化的抽屜式與傳統固定式面板,F-tone Networks 可滿足不同用戶在 SAN、LAN 和數據中心應用中的要求。預安裝的配線解決方案,可以高效方式,為您節省現場安裝時間和成本。
功能和應用:
● 抽屜式與固定式設計的選項
- 滿足不同用戶的光纜管理應用
● 適用于 EIA 19”機架中的 1U、2U、4U
- 針對各種用途的高度靈活性
● 可重新鎖定的鉸鏈前板,易于拆卸頂板
- 提供額外的光纖接入,并且易于維護
● 模塊化推拉式抽屜(抽屜式)
- 可從面板本體完全移除,以便于光纜管理
● 互換式抽屜(抽屜式)
- 可輕松進行移動、添加和更改等重新配置
● 高密度 MTP/MPO 到 LC 光纖暗盒模塊
- 針對 4U,可達 384 光纖
裝配結構圖:

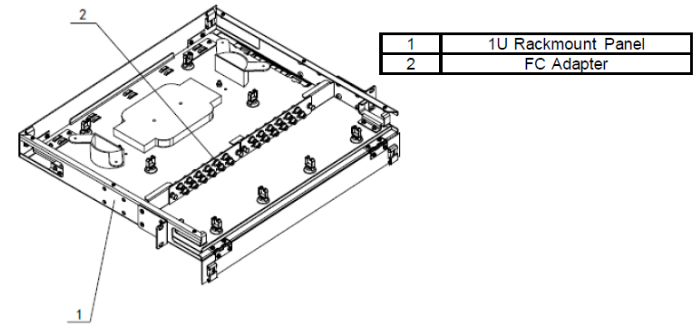

訂購代碼: FT-69-RMP-SPL-1U-D1-024-FC-3
部件描述: 機架式拼接配線板,1U,24 芯光纖抽屜,裝有 FC 多模式適配器(帶金屬外殼)

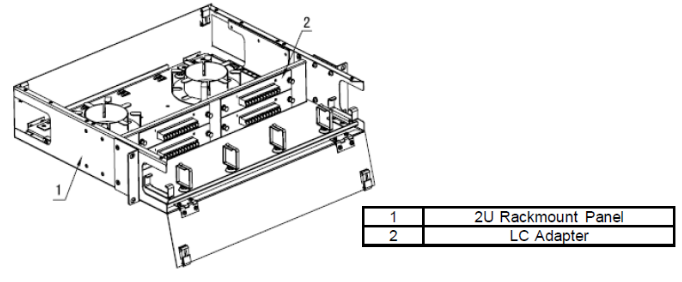

訂購代碼: FT-69-RMP-PCH-2U-D1-048-LC-1
部件描述: 機架式插接配線板,2U,48 芯光纖抽屜式,裝有 LC 多模式適配器(帶米色外殼)

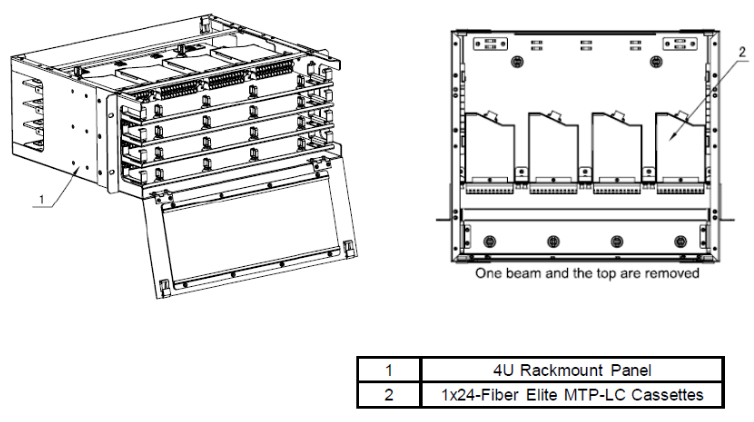

訂購代碼: FT-69-RMP-PPM-4U-D2-384-24-W-1
部件描述: 機架式配線架,4U 抽屜式,384 光纖室,配 16 個 24 芯 MTP-LC 原線暗盒(使用 1x24 原線 MTP),裝有 LC 單模式適配器(帶藍色外殼)
