光衰減器模塊
Description
光衰減器模塊
產品特性
● 高可靠性
● 高穩定性
● 低插入損耗
● 反應迅速
用途
● 傳輸光功率高
● 光路功率平衡；
● 信道傳輸均衡；
● 光自動增益調節
● 光接收機的保護
● 光路通斷

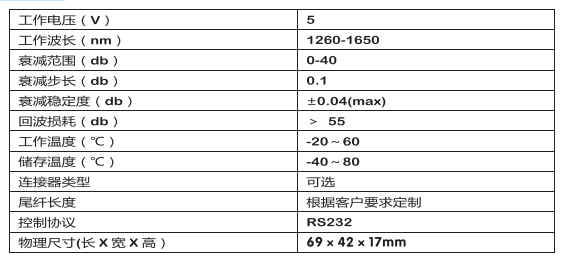

一、光學指標：

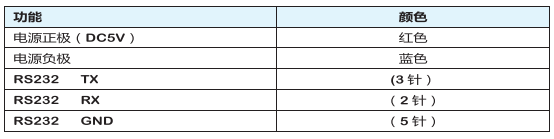

二、接線說明

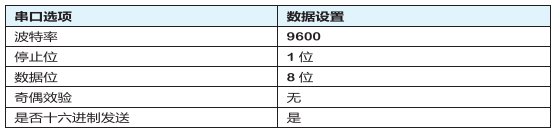

三、通訊說明

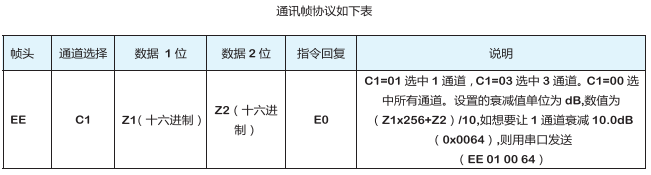

四、通訊幀

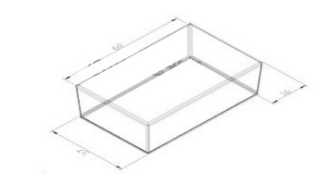

五、外觀尺寸
六、單通道 VOA 模塊使用說明：
單通道 VOA 模塊（5V） （光纖接光功率計 2 通道）
精度 0.1dB
1、調試模式
調試時將串口接在光功率計串口上,需要調試哪個通道就接好哪個通道光纖,待光功率計讀數穩定,校準基準值,再給模塊 供電（5V）,若燈不停閃爍,則表示光纖線沒連接好,斷電連接好后,等待大約 10 分鐘調試完成,調試期間 LED 燈會閃爍, 調試完成后燈常亮,光功率計顯示-41dB。
2、工作模式
正常使用時,將串口接在電腦串口。
設置衰減值命令(HEX) EE AA 06 xx xx 00
xx xx 為要設置的 dB 值。如取值 25.6dB,,則輸入 25.6*10，轉化為 16 進制為 01 00
