概述

1．1簡介

FT-AA-FT/RCLD1-S1-BG4光端機是專門為CameraLink及控制數據在單模光纖上遠距離、無失真?zhèn)鬏敹O(shè)計。

FT-AA-FT/RCLD1-S1-BG4光端機支持將超高速工業相機、高速圖像幀捕捉器、機器視覺及運動控制系統、高清晰度攝像機、計算機圖像視覺采集系統、工業自動化制造過程監控系統、體育運動分析設備、平板顯示器測試系統、鐵軌及路面檢測設備被、交通流量監測儀器、3D動漫動畫合成與制作、醫學CT或核磁共振影像系統、雷達聲納、軍事及航空航天影像系統或任何視頻源輸出的CameraLink信號長距離傳輸?shù)竭h(yuǎn)端，從而突破了CameraLink只能用短距離電纜傳輸?shù)南拗疲蟠笱由炝?/span>CameraLink的應用范圍和連接距離，使得CameraLink廣域傳播、發布和共享成為可能。支持CameraLink V2.0標準，支持Base/Medium/Full等各種分辨率下的高清數字影像，最大85/125MHz像素時鐘，帶寬可達10Gbps。CameraLink接口內置超強的自動均衡和時鐘重定時功能，使得畫面清晰穩定，無任何細小抖動。提供422數據接口，方便CameraLink設備的云臺、雨刷、加熱器、控制報警信號、紅外補光和控制鍵盤、硬盤錄像機、存儲設備及圖像視頻軟件控制系統以及光纖兩端的數據采集設備、現場自動化控制設備、遠端遙控、遙測、遙信設備等進行互連通信或控制。

FT-AA-FT/RCLD1-S1-BG4光端機使用全工業級寬溫度范圍設計，同時由于使用光纖作為傳輸介質，因此性能卓越，耐高溫、嚴寒，可以有效的防止強電磁波輻射干擾、雷電沖擊和電源浪涌，通信質量穩定、可靠。

FT-AA-FT/RCLD1-S1-BG4光端機已經廣泛應用在城市、產業園及開發區、鄉鎮村莊及住宅小區、政府企事單位、廠礦企業商戶、校園、高鐵及地鐵軌道交通、高速公路交通收費卡口、橋梁隧道、城市管理公交BRT及公用設施、海島港灣碼頭、大壩及河道水利、山林公園、旅游風景區、燃煤氣自來水及污水處理、能源發電和輸配變電網、電信接入運營網及廣電網絡、城域主干網絡及寬帶接入網、戶外大屏顯示及廣告、LED照明、舞臺展示和AV娛樂中心、體育運動賽事場展覽博物館、環境監測和保護、物聯網及大數據機房控制中心、工業自動化自動控制及數據采集、機器人及視覺控制、傳感及執行器運動控制、醫學影像、視頻可視會議、船舶航海運輸、海上及水下作業及鉆探井平臺、公安武警監獄及邊防哨所、航空航天飛行、軍事?tīng)I(yíng)地設施、武器裝備移動戰車及作戰指揮和演習等等領域的安防視頻監控、圖像傳輸和采集存儲分發、視頻會議、影像處理控制系統中。

1．2 技術指標

技術標準：

1．3 服務與有限責任保證

1、維修服務

（1） 當你需要本公司提供服務時，請先與當?shù)卮砩袒蚪?jīng)銷商取得聯系，他們會安排一切維修服務事項。如果你一時不方便或無法和本公司的代理商和經銷商取得聯系時，請先與本公司聯絡，并依照流程將設備寄回。使用者必須承擔單程的運保費用，回程運費則由本公司支付。

（2） 使用者寄送維修時請?jiān)敿?xì)說明故障現象，附齊相關配件，并注明寄件人、聯系電話、地址，以便維修作業。

2、若該產品超過保修期限或因不正常操作引起的故障，本公司將酌情收取材料費及維修費用。

3、有限責任保證

  （1）  本公司對其產品直接用戶提供保修期有限責任保證。以出貨當日算起，保修期限內若因制造和材料因素所造成的產品缺陷，本公司將免費提供修復服務。

  （2）  本公司在保證下所承擔的責任，只限于本公司或其指定的維修站內進行免費維修，并由本公司鑒定該缺陷是否屬于原始缺陷。

4、如果使用者自動更改該產品內部設計，包括軟件更新則不論該產品是否仍屬保修期內，本公司一律不承擔保修責任。

5、本產品需外接使用交流220V電源，此電壓為高壓危險電壓，需專業人員安裝。

6、本產品為光通信設備，光接口發出的光為激光，用戶切不可直視光頭，激光會損傷視網膜。

7、本產品為電子產品，長期工作在潮濕、酸、堿、霧環境下會降低壽命。

8、本產品如從高空跌落或經受強沖擊會損壞。

安裝與面板說明

2．1 打開包裝

    在打開設備包裝后請先檢查所附屬的零配件是否齊全，如果不全請立即與本公司的經銷商和代理商聯系。

    完整包裝包括下列各項：

★  發射機、接收機各一臺

★  FT-AA-FT/RCLD1-S1-BG4使用手冊一本

如果產品在運送過程中有任何損壞情形，請與本公司的經銷商或代理商聯絡。

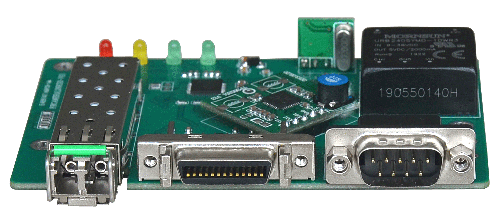

2．2接口說明

FTCMERALINKD2-V11為發射機，FRCMERALINKD2-V11為接收機

MDR-26 :  CameraLink接口，接口定義如下：

DB9 :  雙向422數據接電源接口，接口定義如下：

FIB :  光纖接口（發射機：TX1351nm RX1371nm；接收機：TX1371nm RX1351nm）

指示燈說明：

POW: 電源指示燈 電源輸入正常時，指示燈亮

FIB: 光纖鏈路指示燈 光纖鏈路正常時，指示燈不亮

V: CameraLink指示燈 有信號時，指示燈亮

D:  RS422數據指示燈 當有數據傳輸時，指示燈閃爍

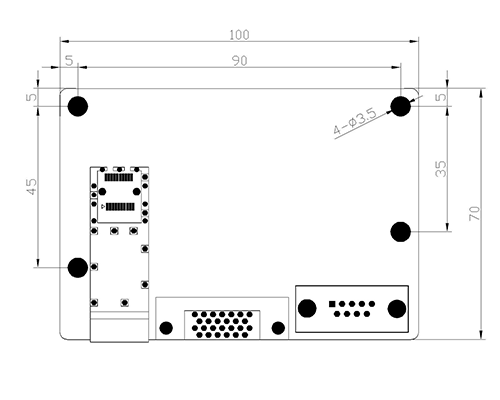

2．3 線路板尺寸
