分布式光纖應力應變監測系統
Description
本系統集激光技術、光纖受激布里淵散射技術、差分脈沖對技術、光時域反射技術、高頻信號采集技術等世界前沿技術于一體，配置北億纖通針對不同應用場景的特種光纜，實現溫度/ 應力“超長距離”、“超高精度”、“分布式”監測。該系統在橋梁、堤壩、軌道交通等大型建筑健康診斷，石油天然氣、電力電網安全監測等領域具有廣泛的應用和顯著的優勢。
產品應用
● 橋梁、大壩、隧道、石油管道、建筑等土木工程結構安全監測
● 高壓電纜應力監測
● 滑坡、泥石流等地質防災監測
● 海纜鋪設和運行監測
產品優勢
分布式密集檢測
● 在傳感光纜上最高每隔1cm 設置一個傳感點，傳感點總數可達十萬量級，可以全面密集的感知被測結構的傳感信息，無檢測盲區
超長距離監測
● 最長傳感距離長達100km，可實現對工程結構等大型建筑的全覆蓋監測
超高空間分辨率
● 空間分辨率最高可達2cm，超高精準定位異常點
超高檢測精度
● BOTDA 的溫度測試精度為1℃，應變測試精度為20 微應變，可以靈敏感知被測結構溫度和應變微小變化
抗電磁干擾
● 系統以激光為調制信號，解調傳感光纜中的應變和溫度信息，不受電磁干擾影響，可在實際工程監測環境中保持信號穩定

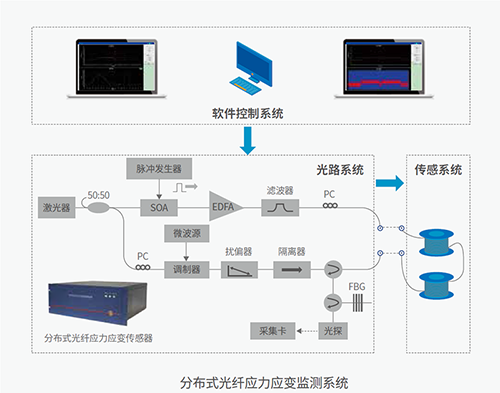

系統構成
系統功能
● 提供分布式溫度和應變測量
● 提供布里淵頻移，增益譜等原始數據
● 具備斷纖檢測定位報警功能
● 具有網口、VGA、USB 等豐富的外部擴展接口
規格參數
BOTDA系列產品規格
|
型號 |
高空間分辨率系列 |
長距離系列 | |||
|---|---|---|---|---|---|
|
FT-AE-SBOA10002 |
FT-AE-SBOA10005 |
FT-AE-SBOA10020 |
FT-AE-SBOA10050 |
FT-AE-SBOA10100 | |
|
傳感距離 |
2 |
5 |
20 |
50 |
100 |
|
空間分辨率 |
2cm |
5cm |
20cm |
1m |
2m |
|
采樣分辨率 |
1 |
2.5 |
5 |
50 |
50 |
|
尺寸 |
430（W） × 546(D) × 222.5(H) ( 標準 5U 結構） | 430（W） × 446(D) × 178(H) (標準 4U 結構） | |||
|
傳感光纖 |
PMF / SMF |
SMF |
|||
| 通道數 | 1（可擴展） | ||||
|
測量參數 |
溫度和應變 |
||||
|
激光器工作波長 |
1550 |
||||
|
掃頻范圍（GHz） |
10 ~ 13 |
||||
|
掃頻步長（MHz） |
1, 2, 5,10 ,20 |
||||
|
應變測量范圍（µε） |
-15000~15000 (-1.5% ~ 1.5%) |
||||
|
平均次數 |
25~216 |
||||
|
測量精度 |
1℃/20µε |
||||
|
測量時間 |
典型值6s/km/ch | ||||
|
光纖接口型號 |
FC / APC |
||||
|
供電 |
AC 100~240 V / 50~ 60 Hz 250 VA |
||||
|
功耗（W） |
200 | ||||
|
工作溫度（℃） |
0~ 40 |
||||
BOTDR系列產品規格
|
型號 |
FT-AE-SBOR10060 | FT-AE-SBOR10080 |
|---|---|---|
|
傳感距離 |
60 |
80 |
|
空間分辨率 |
1~25 | 1~50 |
|
采樣分辨率 |
0.5 |
|
|
尺寸 |
430(w) × 546(D) × 233.3(H) (標準 5U 結構) | |
|
傳感光纖 |
SMF |
|
| 通道數 | 1（可擴展） | |
|
測量參數 |
溫度和應變 |
|
|
工作波長 |
1550 |
|
|
掃頻范圍（GHz） |
10 ~ 13 |
|
|
掃頻步長（MHz） |
1, 2, 5,10 ,20 |
|
|
應變測量范圍（µε） |
-15000~15000 (-1.5% ~ 1.5%) |
|
|
平均次數 |
25~216 |
|
|
測量精度 |
1℃/20µε |
|
|
測量時間 |
典型值6s/km/ch | |
|
光纖接口型號 |
FC / APC |
|
|
供電 |
AC 100~240 V / 50~ 60 Hz 250 VA |
|
|
功耗（W） |
300 | |
|
工作溫度（℃） |
0~ 40 |
|
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
