DWDM密集波分復用器
Description
密集波分復用器
DWDM密集波分復用器系統的核心部件復用/解復用器，其功能是將不同波長的光信號復用至一根光纖上， 或?qū)陀迷谝桓饫w中的多個光信道按波長分開。
1. 特性
- 低插入損耗
- 高隔離度
- 低偏振相關損耗
- 緊湊精巧設計
- 工作波長范圍寬：1460nm~1620nm
- 工作溫度范圍廣：-5℃~75℃
- 高可靠性和穩定性
2. 應用
- DWDM 系統
- 無源光網絡PON
- CATV系統
3. 遵循
- Telcordia GR-1209-CORE-2001
- Telcordia GR-1221-CORE-1999
- ITU-T G.694.1
- RoHS
- 性能指標
|
參數 |
||
|
通道間隔 (GHz) |
100 |
200 |
|
中心波長 (nm) |
ITU Grid |
|
|
中心波長偏移 (nm) |
± 0.05 |
± 0.1 |
|
通道帶寬 (@-0.5dB) (nm) |
0.22 |
0.5 |
|
光纖類型 |
SMF-28e |
|
|
透射通帶插入損耗 (dB) |
≤1.0 |
≤0.9 |
|
反射通帶插入損耗 (dB) |
≤0.4 |
≤0.4 |
|
透射通帶隔離度(dB) |
≥30 |
|
|
反射通帶隔度度(dB) |
≥10 |
|
|
平坦度 (dB) |
≤0.3 |
|
|
偏振相關損耗 (dB) |
≤0.1 |
|
|
偏振模式色散 (ps) |
≤0.1 |
|
|
回波損耗 (dB) |
≥45 |
|
|
方向性 (dB) |
≥50 |
|
|
最大承受光功率 (mw) |
500 |
|
|
工作溫度 (℃) |
-5~75 |
|
|
存儲溫度 (℃) |
-40~85 |
|
|

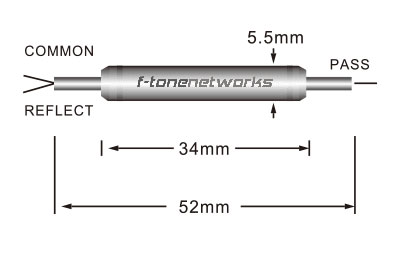

封裝規格 (mm) (Φ×L) |
5.5x34/5.5x38 |
|
備注：
- 參數不包含光纖連接器損耗
- 在光路中每個連接頭將增加0.2dB的損耗
6．訂貨信息
|
FWD |
- |
XX |
X |
XX |
X |
XX |
- |
X |
X |
X |
|
端口數 |
WDM類型 |
中心波長 |
光纖類型 |
光纖長度 |
公共端 連接頭類型 |
透射端 連接頭類型 |
反射端 連接頭類型 |
|||
|
F=F-tone |
01=1X1 |
X=100G DWDM |
01=C01 |
B=250um裸光纖 |
10=1.0m |
0=無 |
0=無 |
0=無 |
||
|
W=WDM |
02=1X2 |
Y=200G DWDM |
02=C02 |
L=900um松套光纖 |
12=1.2m |
1=FC/UPC |
1=FC/UPC |
1=FC/UPC |
||
|
D=器件 |
……. |
T=900um緊套光纖 |
15=1.5m |
2=FC/APC |
2=FC/APC |
2=FC/APC |
||||
|
72=C72 |
XX=客戶定制 |
3=SC/UPC |
3=SC/UPC |
3=SC/UPC |
||||||
|
4=SC/APC |
4=SC/APC |
4=SC/APC |
||||||||
|
5=LC/UPC |
5=LC/UPC |
5=LC/UPC |
||||||||
|
6=LC/APC |
6=LC/APC |
6=LC/APC |
||||||||
|
X=客戶定制 |
X=客戶定制 |
X=客戶定制 |
