900um緊包0.9mm光纖

900um緊包0.9mm光纖

0.0/5 rating (0 votes)

Description

c應  用

緊套光纖是制造各種室內光纜的基本元件；因材料的性能差異，當二次被覆采用不同材料時，制造的室內光纜可適合于不同的機械和環境要求，如拉力（或壓力）偏大、高溫（或低溫）、彎曲次數多、低煙、無腐蝕、環保、野外、配線箱（架）及普通使用等；

二次被覆采用各種材料的緊套光纖也可直接作為尾纖，用于各類光有源或無源器件的光連接，也可用于儀表或終端設備的光連接。

特  點

具有較好的機械和環境性能；

被覆層可剝離性滿足相關標準及用戶的要求；

滿足市場和用戶的各種要求。

單模光纖尺寸參數和傳輸性能指標----G.652

項目

單位

G.652A、B (B1.1)

G.652C、D (B1.3)

G.652.A

G.652.B

G.652.C

G.652.D

模場直徑(1310nm)

μm

8.6～9.5±0.6

包層直徑

μm

125.0±1.0

芯/包層同心度誤差

μm

≤0.6

包層不圓度

%

≤1.0

涂覆層直徑(未著色)

μm

245±10

涂覆層直徑(著色)

μm

250±15

包層/涂覆層同心度誤差

μm

≤12.5

截止波長λCC

nm

≤1260

宏彎損耗

R30、100圈

dB

1550nm≤0.1

1625nm≤0.1

1625nm≤0.1

1625nm≤0.1

衰減系數

1310nm

dB/km

≤0.35(Ⅰ級)/ ≤0.38(Ⅱ級)

1550nm

≤0.21(Ⅰ級)/ ≤0.24(Ⅱ級)

1625nm

≤0.24(Ⅰ級)/ ≤0.28(Ⅱ級)

注：表中所有數值均作為參考，若數值有增改，恕不另行通知。

單模光纖尺寸參數和傳輸性能指標----G.655

項目

單位

G.655(B4)

G.655.A

G.655.B

G.655.C

G.655.D

G.655.E

模場直徑(1550nm)

μm

8.0～11.0±0.6

包層直徑

μm

125.0±1.0

芯/包層同心度誤差

μm

≤0.6

包層不圓度

%

≤1.0

涂覆層直徑(未著色)

μm

245±10

涂覆層直徑(著色)

μm

250±15

包層/涂覆層同心度誤差

μm

≤12.5

截止波長λCC

nm

≤1450

宏彎損耗

R30、100圈

dB

1625nm≤0.20

1625nm≤0.10

衰減系數

1460nm

dB/km

—

≤0.27(Ⅰ級)/ ≤0.30(Ⅱ級)

1550nm

≤0.22(Ⅰ級)/ ≤0.25(Ⅱ級)

1625nm

≤0.27(Ⅰ級)/ ≤0.30(Ⅱ級)

注：表中所有數值均作為參考，若數值有增改，恕不另行通知。

單模光纖尺寸參數和傳輸性能指標----G.657

項目

單位

G.657.A(B6.a)

G.657.B(B6.b)

G.657.A1

G.657.A2

G.657.B2

G.657.B3

模場直徑(1310nm)

μm

8.6～9.5±0.4

6.3～9.5±0.4

包層直徑

μm

125.0±0.7

芯/包層同心度誤差

μm

≤0.5

包層不圓度

%

≤1.0

涂覆層直徑(未著色)

μm

245±10

涂覆層直徑(著色)

μm

250±15

截止波長λCC

nm

≤1260

宏彎損耗

1550nm最大損耗

R15,10圈

dB

0.25

0.03

0.03

—

R10,1圈

0.75

0.1

0.1

0.03

R7.5,1圈

—

0.5

0.5

0.08

R5,1圈

—

—

—

0.15

1625nm最大損耗

R15,10圈

dB

1.0

0.1

0.1

—

R10,1圈

1.5

0.2

0.2

0.1

R7.5,1圈

—

1.0

1.0

0.25

R5,1圈

—

—

—

0.45

衰減系數

1310nm

dB/km

≤0.38

≤0.50

1383nm

≤0.38

—

1550nm

≤0.24

≤0.30

1625nm

≤0.28

≤0.40

注：表中所有數值均作為參考，若數值有增改，恕不另行通知。

多模光纖尺寸參數和傳輸性能指標

項目

單位

A1a

A1b

A1a.1

A1a.2

芯徑

μm

50.0±2.5

62.5±2.5

包層直徑

μm

125.0±2.0

芯不圓度

%

≤6.0

包層不圓度

%

≤2.0

芯/包層同心度誤差

μm

≤0.5

涂覆層直徑

(未著色)

μm

245±10

(著色)

μm

250±15

包層/涂覆層同心度誤差

μm

≤12.5

數值孔徑(NA)

—

0.20±0 .015

0.275±0 .015

衰減系數級別

850nm

dB/km

2.4

2.5

2.8

3.0

3.5

3.5

1300nm

dB/km

0.7

0.8

0.7

1.0

1.0

1.5

1.5

模式帶寬級別

850nm

MHz·km

200

1500

100

500

2000(有效模)

200

800

500

800

1300nm

MHz·km

200

500

200

500

500

800

800

1000

1000

1200

注：表中所有數值均作為參考，若數值有增改，恕不另行通知。

多模光纖帶寬特性代碼表

性能代碼

光纖型號

標稱芯徑(μm)

滿注入帶寬850nm（MHz·km）

滿注入帶寬1300nm（MHz·km）

有效模帶寬850nm*（MHz·km）

OM1

A1a.1

50

200

500

不適用

OM2

A1a.1

50

500

500

不適用

OM3

A1a.2

50

1500

500

2000

OM1

A1b

62.5

200

500

不適用

OM2

A1b

62.5

500

500

不適用

注：表中所有數值均作為參考，若數值有增改，恕不另行通知。

用戶定制

光纖種類：單模G.652、G.655或G.657光纖，多模A1a或A1b光纖，或其它型號及種類的光纖；

緊套材料：阻燃聚氯乙烯（PVC）、低煙無鹵阻燃聚烯烴（LSZH）、熱塑性聚酯彈性體（Hytrel），尼龍（Nylon12）或其它商定材料；

緊套顏色：藍、桔、綠、棕、灰、白、紅、黑、黃、紫、粉紅、青綠等，也可是其它商定顏色；

光纖外徑：標稱值為0.580mm和0.880mm，也可是商定的其它外徑尺寸；

交貨長度：1km或2km，也可是其它商定長度；

其它要求：商定的其它特殊要求。

描述：

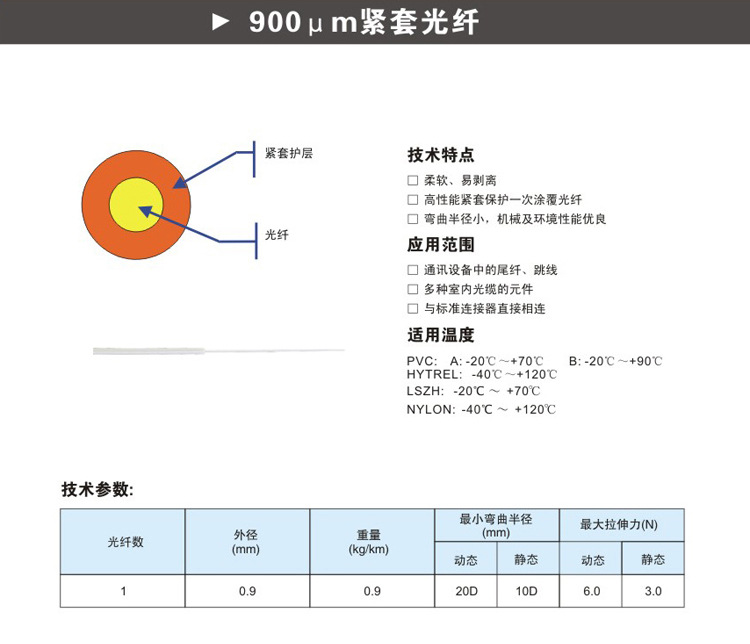

　　單芯緊套光纖在具有紫外（UV）光涂層的單?；蚨嗄９饫w外擠附一層緊套材料構成。

結構特點及應用：
·　　直徑小、彎曲半徑小、柔軟性能好；
·　　選用優質材料及優化工藝，確保優異的高低溫性能；
·　　獨特的緩沖層結構，擁有優異的剝離性能；
·　　室內軟光纜成纜的最基本單元；
·　　適用于儀表內部元器件的連線，節約有限空間資源；機械特性：

纖芯數 外徑 重量(kg/km) 最大張力(N) 最小彎曲半徑
短期 長期 安裝時 工作時
1 0.9 0.9 6.0 3.0 50 30
存儲溫度℃ -40～+70
工作溫度℃ -20～+70

傳輸特性：

工作波長 850/1300nm 1310/1550nm
光纖類別 多模光纖 G.652 G.655
芯/包層直徑 50/125um 62.5/125um / /
衰減(dB/km) ≤3.0/1.0 ≤3.5/1.5 ≤0.4/0.25 ≤-/0.5
帶寬(MHz·km) ≥200/400 ≥160/200 / /











Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
