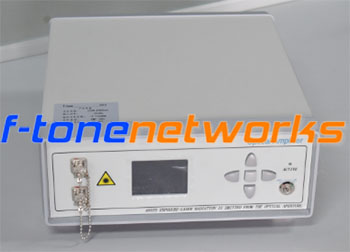

25dB增益前置摻餌光纖放大器（EDFA）模塊，L波段
Description
北億纖通的FT-A01406是一款前置摻鉺光纖放大器（EDFA，Erbium Doped Optical Fiber Amplifier）模塊，用于放大低輸入電平信號。它是一種易于使用且具有成本效益的解決方案，適用于光子子系統、OEM 集成和光纖系統集成。該模塊采用高增益設計，提供超過25dB的增益和4.5dB的噪聲系數，放大低至-40dBm的低輸入電平信號。該產品隨附±5V直流單電源，通過RS-232端口軟件控制進行狀態監控、泵浦激光保護確保設備的可靠性。
產品特點
● 高達+25dBm輸出功率
● 低噪聲系數
● 低輸入電平設計
● RS-232遠程遙控標準
● 寬操作波長范圍
● ±5V電壓
產品應用
● 光網絡OEM集成
● 研究與開發
● 脈沖放大
● 光纖射頻
產品參數
|
工作范圍 |
1568nm至1605nm |
|
輸出功率電平 |
+14dBm@0dBm典型值 |
|
輸入功率范圍 |
-40dBm至+5dBm |
|
光增益 |
25dB最小值@-40dBm輸入 |
|
噪聲系數 |
4.5dB典型值，5.0dB最大值 |
|
光回波損耗 |
50dB最小值 |
|
輸入光隔離 |
30dB最小值 |
|
輸出光隔離 |
30dB最小值 |
|
偏振模色散 |
0.1ps最大值 |
|
偏正相關增益 |
0.1dB最大值 |
|
輸出功率穩定性 |
0.15dB每8小時 |
|
輸入/輸出光纖類型 |
Corning SMF-28 |
|
工作溫度 |
-10℃至+70℃ |
|
電源 |
+5V直流電，5.0A最大值 |
|
能耗 |
20W最大值 |
|
光纖類型 |
SMF-28 |
|
套管 |
900um |
|
連接頭類型 |
FC/APC |
|
連接頭（能源和控制） |
DB-25公頭 |
|
顯示 |
用于開/關，電源的LED |
|
遠程控制 |
RS-232用于激光控制，狀態監控 |
|
尺寸 |
150mmx125mmx23mm |
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
