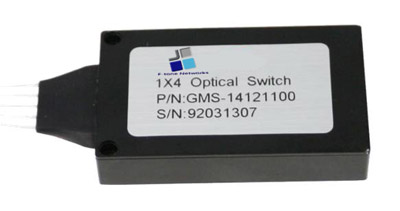

1X4機械式光開關
Description
1X4機械式光開關
1X4機械式光開關主要應用于光傳輸網絡中的光信號切換，OADM、OXC系統,以及光網絡中光路的保護/恢復。F-tone公司可為光纖交換機系統提供性能優良、兼容性強開 關系列產品。這些開關廣泛用于動態配置分插復用器OADM、交叉連接器OXC、系統監控中。F-tone公司的機械光開關具有串?dāng)_小、插入損耗低和可靠性高的優點。 同時F-tone可提供定制化產品以滿足特定的控制和應用。
1. 產品特性
- 低插入損耗
- 低波長相關損耗
- 開關速度快
2. 應用場景
- 無源光網絡
- 保護系統
- 可用于儀器儀表的測試及測量中
- 網絡監控
3.遵循
- Telcordia GR-1209-CORE-2001
- Telcordia GR-1221-CORE-1999
- RoHS
4.性能指標
|
參數 |
指標 |
單位 |
|
波長范圍 |
1260~1620 1310/1550 |
nm |
|
插入損耗 |
<1.2 |
dB |
|
偏振相關損耗 |
<0.2 |
dB |
|
回波損耗 |
>50 |
dB |
|
串?dāng)_ |
>50 |
dB |
|
開關時間 |
<10 |
ms |
|
光纖類型 |
Corning SMF-28 |
|
|
重復性 |
±0.05 |
dB |
|
工作溫度 |
-5~70 |
℃ |
|
儲存溫度 |
-40~85 |
(℃) |
|
開關驅動電壓 |
5 |
V |
|
封裝尺寸 |
36X60X11 |
mm |
備注:
1. 上表中所有參數不包含連接頭的插入損耗
2. 每個連接頭的損耗是0.2dB
5.驅動電路
|
Non-Latching Type |
|||||
|
Electric Drive |
Electric Drive Optical Path |
||||
|
Input→Output1 |
Input→Output2 |
Input→Output3 |
Input→Output4 |
||
|
Pin1 |
GND |
GND |
GND |
N/A |
|
|
Pin2 |
+5VDC |
N/A |
N/A |
N/A |
|
|
Pin3 |
N/A |
+5VDC |
N/A |
N/A |
|
|
Pin4 |
N/A |
N/A |
+5VDC |
N/A |
|
|
Pin5 |
N/A |
N/A |
N/A |
N/A |
|
