1550nm Fiber optic Collimator Array

1550nm Fiber optic Collimator Array

0.0/5 rating (0 votes)

Description

Key Features:

● Low Insertion Loss (IL)
● High Return Loss (RL)
● high parallelism for collimated output beam, high interval precision

Applications
● Reconfigurable Optical Add-and-Drop Module（ROADM）
● Optical Exchange Connection System （OXC）
● Wavelength Selectable Switch（WSS）
● Switch Array

Compliance

● GR1221&GR1209

Parameter (Draft Version)

Items

Symbol

Min

Max

Unit

Notes

Beam waist

2?

450

550

um

WD range

WD

50

100

mm

Insertion Loss

IL

NA

0.8

dB

Parallel degree

θ

NA

2

Arcminute

Return Loss

RL

45

NA

dB

Length

X

NA

26.5

mm

High

Y

NA

3

mm

Width

Z

NA

14.5

mm

Fiber pith

P

1.5

mm

Fiber channels

NC

Customized

ch

Lens type

C-Lens

wavelength

1550±20

nm

Work temp

-40 to +85

℃

Fiber type

Corning SMF-28e+SM Fiber

Connectors type

FC/APC

Customized

Note : Spec can be defined by customer

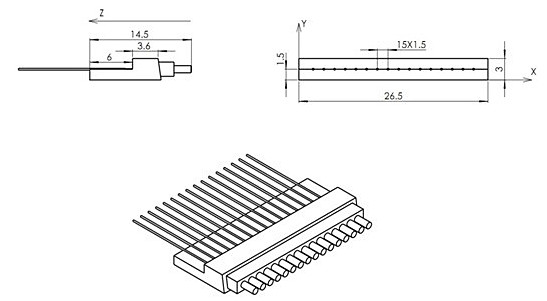

Outline Drawing68











Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
