10Gbps SFP + CWDM 40km光模塊

產品描述
北億纖通的FTCS-Cxx1X-40Dxx-GC SFP+ 光模塊設計用于單模光纖上長達 40 公里的 10 Gb 以太網鏈路。該模塊由 CWDM DFB 激光器、PIN 和前置放大器組成，集成在一個高度集成的光學子組件中。數字診斷功能可通過 SFF-8472 中規定的 2 線串行接口提供。
FTCS-Cxx1X-40Dxx-GC 光模塊提供獨特的增強型數字診斷監控接口，允許實時訪問光模塊溫度、激光偏置電流、發射光功率以及接收光功率和光模塊電源電壓等器件工作參數。它還定義了復雜的報警和警告標志系統，當特定操作參數超出出廠設置的正常范圍時，它會提醒最終用戶。
SFP+ MSA 在 EEPROM 中定義了一個 256 字節的存儲器映射，可通過 8 位地址 1010000X （A0h） 的 2 線串行接口訪問。數字診斷監控接口使用8位地址1010001X （A2h），因此最初定義的串行ID存儲器映射保持不變。

產品特點
● 支持高達 11.3Gbps 的數據鏈路
● CWDM DFB發射器和PIN接收器
● 在9/125μm SMF上長達40km
● 熱插拔SFP+封裝
● 雙工LC/UPC型可插拔光接口
● 符合RoHS-10標準，無鉛
● 支持?jǐn)?shù)字診斷監控接口
● +3.3V單電源供電
● 符合 SFF+MSA 和 SFF-8472
● 金屬外殼，降低電磁干擾
● 滿足靜電要求，可耐受8KV直接接觸電壓
● 工作環境溫度：
     商業 ： 0 至 +70°C
     工業 ： -40 至 +85°C

應用
● 10GBASE-ER/EW & 10G 以太網
● SDH STM64
● 其他光鏈路

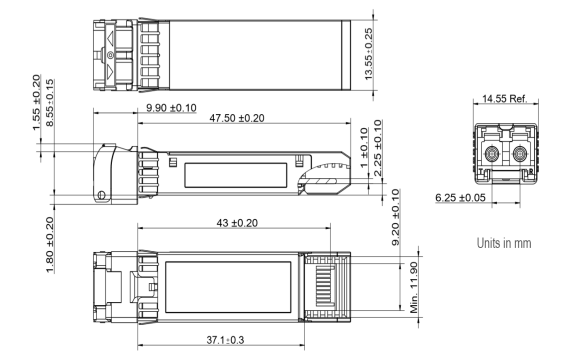

機械尺寸

訂單信息

本產品為全國產光模塊SFP系列，僅展示部分參數，如有需要，請聯系我們。

Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
